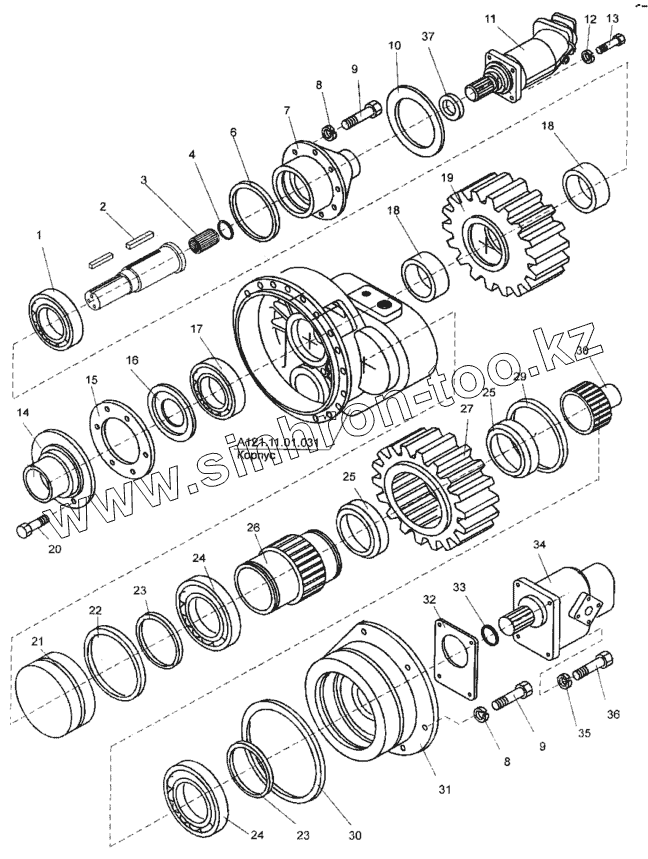

Каталог запасных частей к технике: ЧСДМ А-120. Редуктор (А121.11.01.000)
А121.11.01.000
А121.11.01.031
1
2
3
4
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
25
25
26
27
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.11.01.000 | А121.11.01.000 | Редуктор | |
| А121.11.01.031 | А121.11.01.031 | Корпус | |
| 1 | 220 | Подшипник ГОСТ 8338-75 | |
| 2 | 067.23.11.028 | Шпонка | |
| 3 | ГСП1.11.01.024 | Полумуфта | |
| 4 | С50 | Кольцо ГОСТ 13940-86 | |
| 5 | А121.11.01.037 | Вал ведущий | |
| 6 | ДЗ-98.10.06.087 | Кольцо ВК-180 | |
| 7 | А121.11.01.046 | Фланец | |
| 8 | [Шайба 12.65Г.019 ГОСТ 6402-70] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 9 | [Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70] | Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70 | |
| 10 | Д395Б-01-098 | Прокладка | |
| 11 | [Насос 210.16.12.00Г ТУ 22-1.016-234-87] | Насос 210.16.12.00Г ТУ 22-1.016-234-87 | |
| 11 | [Насос 210.16.12.01Г ТУ 22-1.016-234-87] | Насос 210.16.12.01Г ТУ 22-1.016-234-87 | |
| 12 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 13 | [Болт М10-6gх35.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх35.58.019 (S16) ГОСТ 7798-70 | |
| 14 | ДЗ-98.10.06.171 | Крышка | |
| 15 | Д395Б-01-109 | Прокладка | |
| 16 | ДЗ-98.10.06.117 | Маслоотражатель | |
| 17 | 219 | Подшипник ГОСТ 8338-75 | |
| 18 | А121.11.01.042 | Втулка | |
| 19 | А121.11.01.034 | Шестерня | |
| 20 | [Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх30.58.019 (S16) ГОСТ 7798-70 | |
| 21 | А121.11.01.039-01 | Стакан | |
| 22 | 150-160-58-2-2 | Кольцо | |
| 23 | С100 | Кольцо ГОСТ 13940-86 | |
| 24 | 120 | Подшипник ГОСТ 8338-75 | |
| 25 | 067.14.12.282 | Кольцо | |
| 26 | ДЗ-140А.10-01.072 | Вал | |
| 27 | А121.11.01.036 | Шестерня | |
| 28 | А121.11.01.036 | Шестерня | |
| 29 | А121.11.01.048 | Полумуфта | |
| 30 | 180-190-58-2-2 | Кольцо | |
| 31 | А121.11.01.047 | Фланец | |
| 32 | ДЗ-98В2.10.01.003 | Прокладка | |
| 33 | С15 | Кольцо ГОСТ 13940-86 | |
| 34 | [Насос НШ-10Е ОСТ 23.1.92-88] | Насос НШ-10Е ОСТ 23.1.92-88 | |
| 35 | [Болт М8-6gх30.58.019 (S13) ГОСТ 7798-70] | Болт М8-6gх30.58.019 (S13) ГОСТ 7798-70 | |
| 36 | [Шайба 8.65Г.019 ГОСТ 6402-70] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 37 | ГСП1.11.01.019 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
