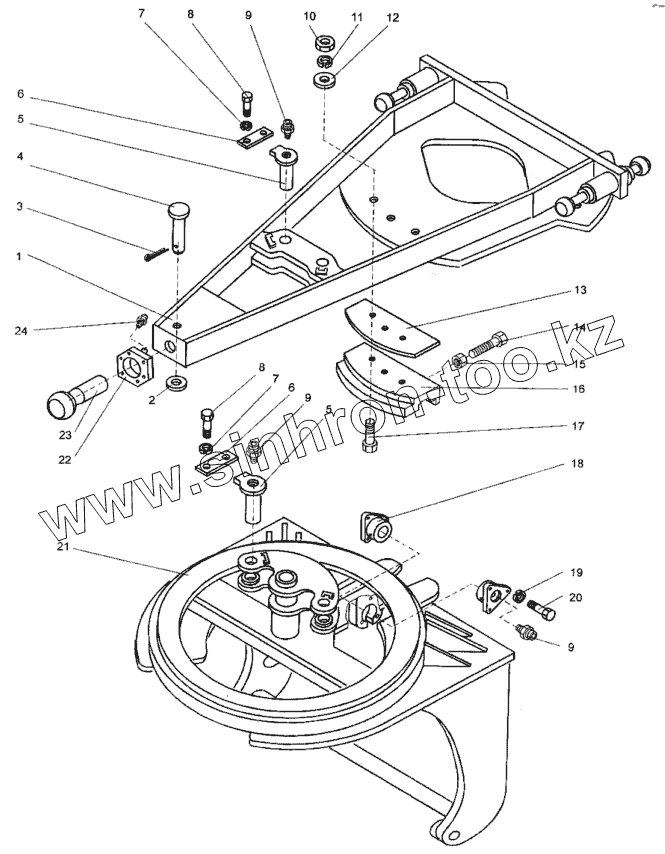

Каталог запасных частей к технике: ЧСДМ А-120. Рама тяговая (А121.34.00.000-02)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А121.34.00.000-02
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
А121.34.00.000-02 А121.34.00.000-02 Рама тяговая
1 А120.34.09.000 Балка несущая
2 Д395Б.34.076 Кольцо
3 [Шплинт 5x40.019 ГОСТ 397-79] Шплинт 5x40.019 ГОСТ 397-79
4 А120.34.00.033 Палец
5 А120.34.11.000 Ось
6 067.33.13.172 Планка
7 [Шайба 10.65Г.019 ГОСТ 6402-70] Шайба 10.65Г.019 ГОСТ 6402-70
8 [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70
9 [Масленка 1.2.Ц6 ГОСТ 19853-74] Масленка 1.2.Ц6 ГОСТ 19853-74
10 ДЗ-98Д.34.00.008 Гайка
11 [Шайба 27.65Г.019 ГОСТ 6402-70] Шайба 27.65Г.019 ГОСТ 6402-70
12 [Шайба С27.02.019 ГОСТ 11371-78] Шайба С27.02.019 ГОСТ 11371-78
13 ДЗ-98Д.34.00.007 Прокладка
14 Д395.0601.014 Болт специальный
15 [Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70] Гайка М30-6Н.8.019 (S46) ГОСТ 5915-70
16 ДЗ-98Д.34.00.006 Накладка
17 ДЗ-98Д.34.00.009 Болт
18 ДЗ-98А.30.00.037 Втулка
19 [Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70] Болт М16-6gх40.58.019 (S24) ГОСТ 7798-70
20 [Шайба 16.65Г.019 ГОСТ 6402-70] Шайба 16.65Г.019 ГОСТ 6402-70
21 А120.34.15.000 Круг поворотный
22 Д395Б.34.044 Опора шкворня
23 ДЗ-98.34.00.024 Шкворень
24 [Масленка 2.3.45.Ц6 ГОСТ 19853-74] Масленка 2.3.45.Ц6 ГОСТ 19853-74
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
