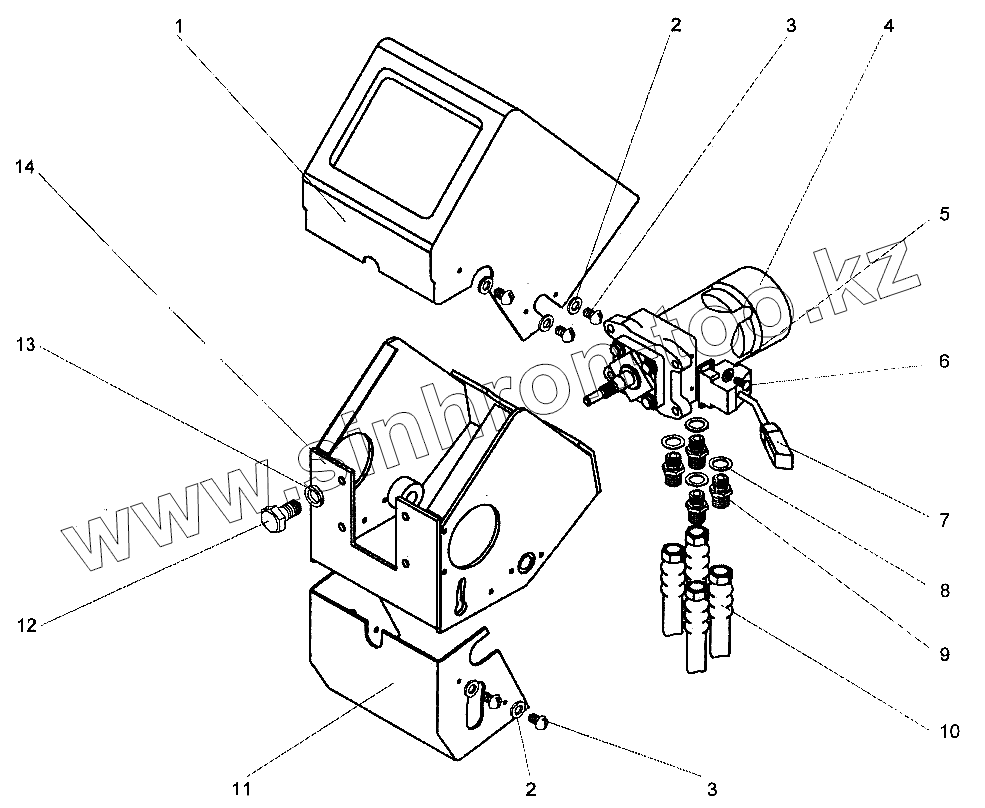

Каталог запасных частей к технике: ЧСДМ А-120. Пульт управления (А121.13.06.010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А121.13.06.101
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
А121.13.06.101 А121.13.06.101 Пульт управления
1 ДЗ-140А.50.01.033-02 Колпак
2 [Шайба С6.02.019 ГОСТ 11371-78] Шайба С6.02.019 ГОСТ 11371-78
3 [Винт В.М6-6gх25.58.019 ГОСТ 17473-80] Винт В.М6-6gх25.58.019 ГОСТ 17473-80
4 А121.13.06.020 Гидроруль
5 [Шайба С4.02.019 ГОСТ 11371-78] Шайба С4.02.019 ГОСТ 11371-78
6 [Винт В.М4-6gх10.58.019 ГОСТ 17473-70] Винт В.М4-6gх10.58.019 ГОСТ 17473-70
7 66.3709 Переключатель указателей поворотов
8 ДЗ-140А.50.01.055 Шайба передняя
9 048.05.01.032 Штуцер
10 РВДZ 12-25х1850У Рукав ТУ22-4756-80
11 ДЗ-140А.50.01.032-02 Кожух
12 [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70
13 [Шайба 10.65Г.019 ГОСТ 6402-70] Шайба 10.65Г.019 ГОСТ 6402-70
14 ДЗ-98Д.50.01.010 Рама
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
