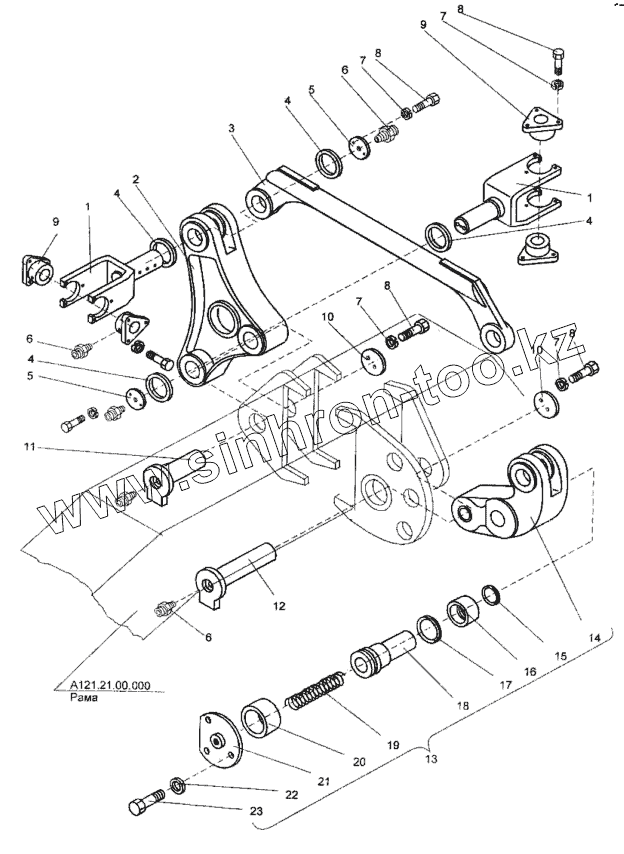

Каталог запасных частей к технике: ЧСДМ А-120. Подвеска тяговой рамы (А120.30.00.000)
А121.21.00.000
А120.30.00.000
1
1
2
3
4
4
4
4
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А121.21.00.000 | Рама | |
| А120.30.00.000 | А120.30.00.000 | Подвеска тяговой рамы | |
| 1 | А120.30.60.000 | Вилка | |
| 2 | А120.30.40.000 | Рычаг | |
| 3 | А120.30.50.000 | Тяга | |
| 4 | А120.30.00.001 | Шайба | |
| 5 | ДЗ-98.30.00.002 | Шайба | |
| 6 | [Масленка 1.2.Ц6 ГОСТ 19853-74] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 7 | [Шайба 16.65Г.019 ГОСТ 6402-70] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 8 | [Болт М16-6gх35.58.019 ГОСТ 7798-70] | Болт М16-6gх35.58.019 ГОСТ 7798-70 | |
| 9 | ДЗ-98А.30.00.038 | Втулка | |
| 10 | Д395Б-01-173 | Шайба | |
| 11 | А120.30.70.000 | Ось | |
| 12 | А120.30.70.000-01 | Ось | |
| 13 | А120.30.20.000 | Фиксатор | |
| 14 | А120.30.20.001 | Рычаг | |
| 15 | 070-080-58-2-2 | Кольцо | |
| 16 | Д395Б-30-142 | Втулка | |
| 17 | 090-100-58-2-2 | Кольцо | |
| 18 | Д395Б-30-044-1 | Поршень-защелка | |
| 19 | Д395Б-30-148 | Пружина | |
| 20 | Д395Б-30-145 | Втулка | |
| 21 | ДЗ-98.30.00.090 | Крышка | |
| 22 | [Шайба 12.65Г.019 ГОСТ 6402-70] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 23 | [Болт М12-6gх30.58.019 ГОСТ 7798-70] | Болт М12-6gх30.58.019 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
