Каталог запасных частей к технике: ЧСДМ А-120. Пневмораспределитель (ДЗ-98В.42.00.010)

Тип техники

Марка

Модель

Схема

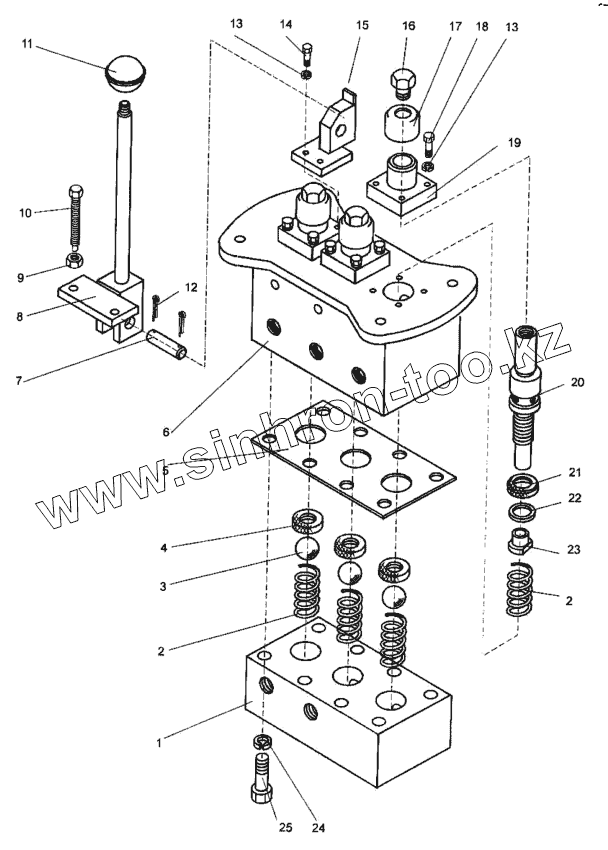

ДЗ-98В.42.00.010

1

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
ДЗ-98В.42.00.010	ДЗ-98В.42.00.010		Пневмораспределитель
1	ДЗ-98В.42.00.005		Поддон
2	Д395-0503.102		Пружина
3	[Шарик 16-60+/-100 ГОСТ 3722-81]		Шарик 16-60+/-100 ГОСТ 3722-81
4	ДЗ-98А.42.00.111		Манжета
5	Д395Б-35-026		Прокладка
6	ДЗ-98А.42.00.091		Корпус
7	Д395Б.31.011-1		Палец
8	ДЗ-98А.42.00.670		Рычаг
9	[Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70]		Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70
10	Д394-0503.060		Болт специальный
11	Д148В-Л2-77		Рукоятка
12	[Шплинт 2x20.019 ГОСТ 397-79]		Шплинт 2x20.019 ГОСТ 397-79
13	[Шайба 6.65Г.019 ГОСТ 6402-70]		Шайба 6.65Г.019 ГОСТ 6402-70
14	[Болт М6-6gх25.58.019 ГОСТ 7798-70]		Болт М6-6gх25.58.019 ГОСТ 7798-70
15	ДЗ-98А.42.00.680		Кронштейн
16	Д395Б-0503.108		Болт специальный
17	Д395-0503.107		Ограничитель
18	[Болт М6-6gх20.58.019 ГОСТ 7798-70]		Болт М6-6gх20.58.019 ГОСТ 7798-70
19	Д395-0503.106		Крышка
20	ДЗ-98А.42.00.092		Золотник
21	ДЗ-98А.42.00.096		Манжета
22	Д394-0503.058		Шайба
23	Д394-0503.056		Гайка специальная
24	[Шайба 8.65Г.019 ГОСТ 6402-70]		Шайба 8.65Г.019 ГОСТ 6402-70
25	[Болт М8-6gх45.58.019 ГОСТ 7798-70]		Болт М8-6gх45.58.019 ГОСТ 7798-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
