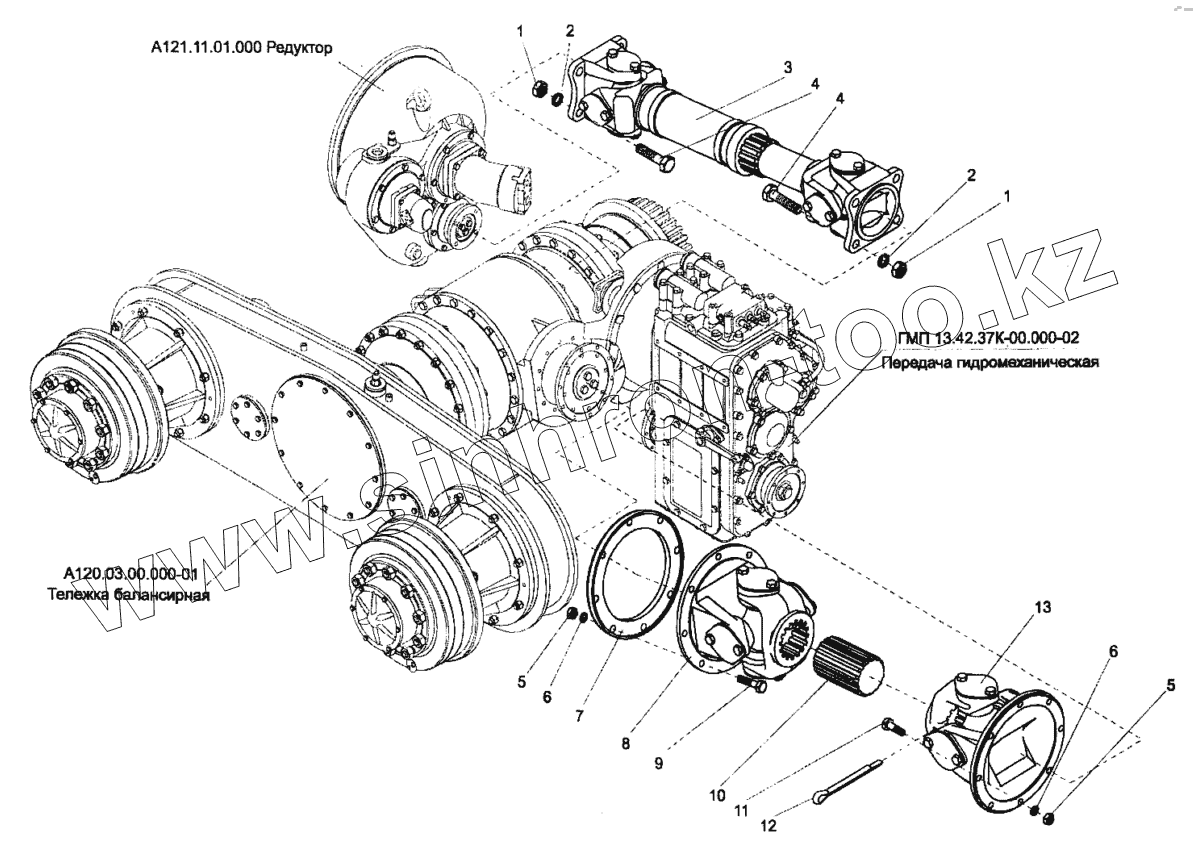

Каталог запасных частей к технике: ЧСДМ А-120. Передача карданная (А120.16.00.000-01)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А120.03.00.000-01
А121.11.01.000
А120.16.00.000-01
ГМП 13.42.37К-00.000-02
1
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
А120.03.00.000-01 А120.03.00.000-01 Тележка балансирная
А121.11.01.000 А121.11.01.000 Редуктор
А120.16.00.000-01 А120.16.00.000-01 Передача карданная
ГМП 13.42.37К-00.000-02 ГМП 13.42.37К-00.000-02 Передача гидромеханическая
1 067.13.11.014 Гайка
2 [Шайба 14.65Г.019 ГОСТ 6402-70] Шайба 14.65Г.019 ГОСТ 6402-70
3 4046-2201010-01 Вал карданный
4 А120.16.00.015 Болт карданный
5 Д395-0116017 Гайка
6 [Шайба 10.65Г.019 ГОСТ 6402-70] Шайба 10.65Г.019 ГОСТ 6402-70
7 А120.16.00.025 Кольцо
8 [Шарнир карданный 210Г-2202045-05] Шарнир карданный 210Г-2202045-05
9 А120.16.00.004 Болт карданный
10 А120.16.00.003 Вал шлицевой
11 Д395-0116016 Болт карданный
12 [Шплинт 8x100.019 ГОСТ 397-79] Шплинт 8x100.019 ГОСТ 397-79
13 А120.16.00.020 Шарнир карданный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
