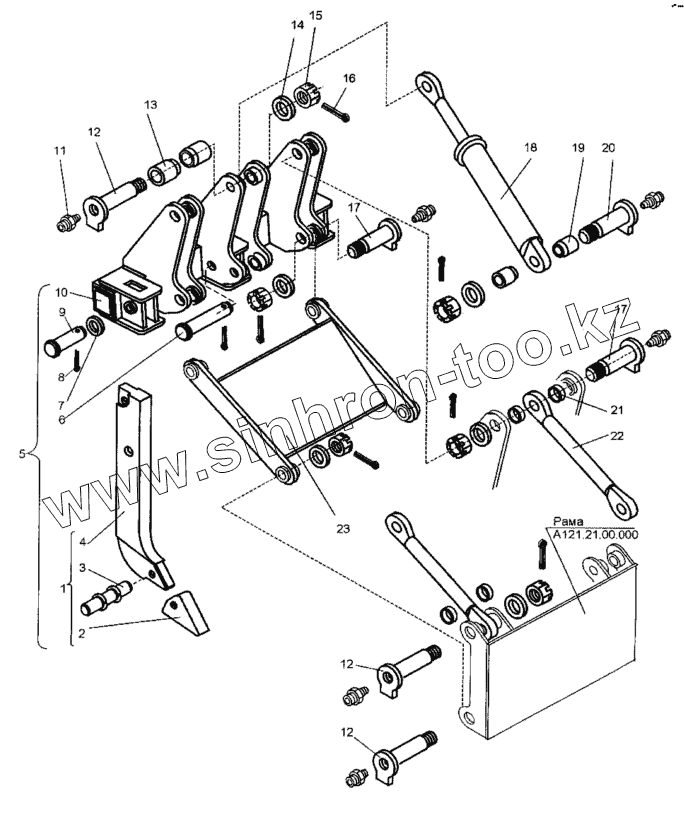

Каталог запасных частей к технике: ЧСДМ А-120. Оборудование рыхлительное (А121.25.03.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А121.21.00.000
А121.25.03.000
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
А121.21.00.000 А121.21.00.000 Рама
А121.25.03.000 А121.25.03.000 Оборудование рыхлительное
1 А121.25.03.200 Зуб
2 ДЗ-116В.12.002 Наконечник
3 ТО-40.25.11.010 Палец
4 А121.25.03.201 Стойка
5 А121.25.03.400 Рыхлитель
6 А120.25.03.401 Палец
7 Д395Б.04.018 Шайба
8 [Шплинт 8x71 ГОСТ 397-79] Шплинт 8x71 ГОСТ 397-79
9 067.43.11.265 Палец
10 А121.25.03.100 Балка рабочая
11 [Масленка 1.2.Ц6 ГОСТ 19853-74] Масленка 1.2.Ц6 ГОСТ 19853-74
12 ТО-40.25.15.020-04 Ось
13 ТО-40.25.15.004-03 Втулка
14 067.14.11.092 Шайба
15 067.13.12.091 Гайка прорезная
16 [Шплинт 8x71.019 ГОСТ 397-79] Шплинт 8x71.019 ГОСТ 397-79
17 ТО-40.25.15.020-06 Ось
18 А120.43.03.000 Гидроцилиндр
19 ТО-40.25.15.004 Втулка
20 ТО-40.25.15.020 Ось
21 А120.25.02.004 Втулка
22 А120.25.03.300-01 Тяга
23 А120.25.03.200 Рама
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
