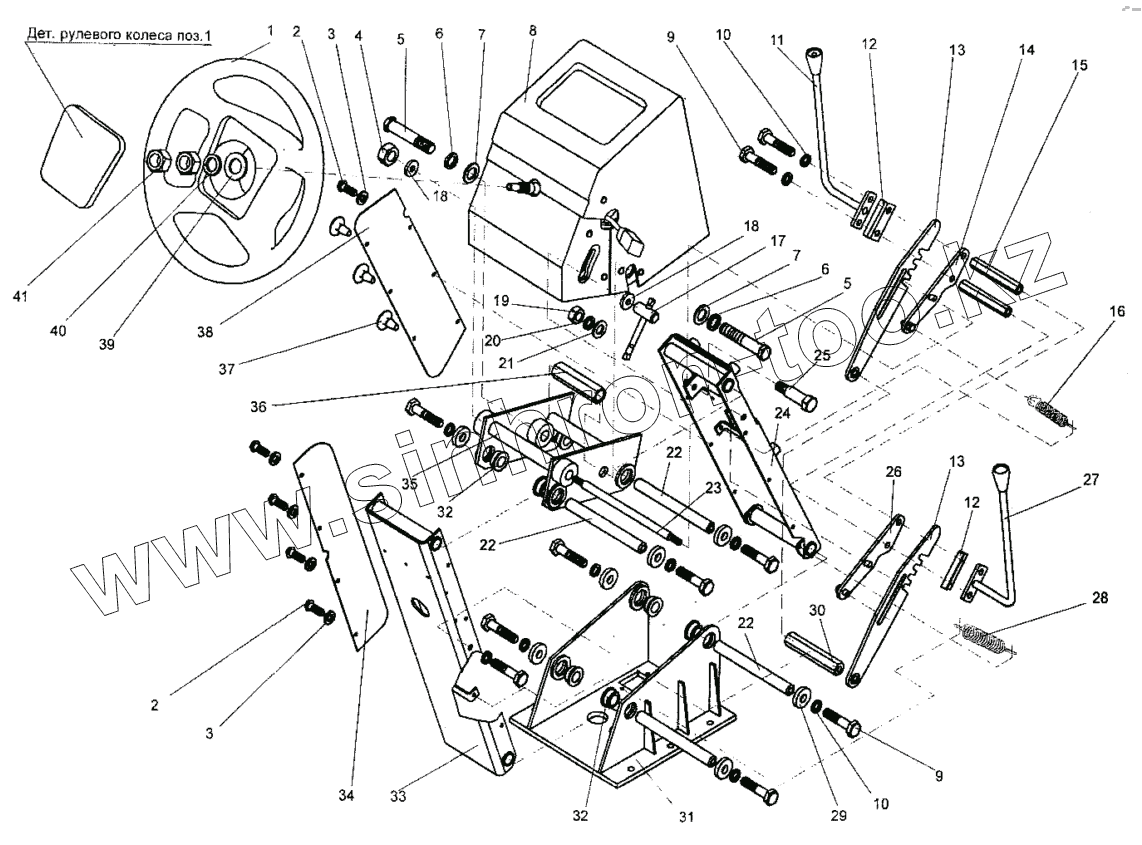

Каталог запасных частей к технике: ЧСДМ А-120. Колонка рулевая (А121.13.06.000)
А121.13.06.000
1
2
2
3
3
4
5
5
6
6
7
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.13.06.000 | А121.13.06.000 | Колонка рулевая | |
| 1 | 4310-3321018 | Колесо рулевое | |
| 2 | [Винт В.М6-6gх10.58.019 ГОСТ 17473-80] | Винт В.М6-6gх10.58.019 ГОСТ 17473-80 | |
| 3 | [Шайба 6.65Г.019 ГОСТ 6402-70] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 4 | [Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 5 | ДЗ-140А.50.04.003 | Болт | |
| 6 | [Шайба 20.65Г.019 ГОСТ 6402-70] | Шайба 20.65Г.019 ГОСТ 6402-70 | |
| 7 | [Шайба С20.02.019 ГОСТ 11371-78] | Шайба С20.02.019 ГОСТ 11371-78 | |
| 8 | А121.13.06.010 | Пульт управления | |
| 9 | [Болт М10-6gх45.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх45.58.019 (S16) ГОСТ 7798-70 | |
| 10 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 11 | ДЗ-140А.50.10.080 | Ручка | |
| 12 | ДЗ-140А.50.10.027 | Планка | |
| 13 | ДЗ-140А.50.10.090 | Рычаг | |
| 14 | ДЗ-140А.50.10.100 | Рычаг | |
| 15 | ДЗ-140А.50.10.011 | Валик | |
| 16 | ДЗ-140А.50.10.018 | Пружина | |
| 17 | ДЗ-140А.50.10.130 | Ручка | |
| 18 | 067.14.12.034 | Кольцо | |
| 19 | [Гайка М8-6Н.5.019 (S12) ГОСТ 5915-70] | Гайка М8-6Н.5.019 (S12) ГОСТ 5915-70 | |
| 20 | [Шайба 8.65Г.019 ГОСТ 6402-70] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 21 | [Шайба С8.02.019 ГОСТ 11371-78] | Шайба С8.02.019 ГОСТ 11371-78 | |
| 22 | ДЗ-140А.50.10.039 | Ось | |
| 23 | ДЗ-140А.50.10.051 | Стержень | |
| 24 | А120.13.06.010 | Корпус | |
| 25 | ДЗ-140А.50.10.025 | Болт | |
| 26 | ДЗ-140А.50.10.110 | Рычаг | |
| 27 | ДЗ-140А.50.10.080-01 | Ручка | |
| 28 | 067.52.00.008 | Пружина | |
| 29 | 067.14.12.033 | Кольцо | |
| 30 | ДЗ-140А.50.10.015 | Валик | |
| 31 | ДЗ-140А.50.10.050-01 | Кронштейн | |
| 32 | ДЗ-140А.50.10.038 | Втулка | |
| 33 | А120.13.06.020 | Корпус | |
| 34 | А120.13.06.007 | Шторка | |
| 35 | ДЗ-140А.50.10.040 | Кронштейн | |
| 36 | ДЗ-140А.50.10.053 | Муфта | |
| 37 | ДЗ-140А.50.10.045 | Пистон | |
| 38 | А120.13.06.006 | Шторка | |
| 39 | [Шайба С12.02.019 ГОСТ 11371-78] | Шайба С12.02.019 ГОСТ 11371-78 | |
| 40 | [Шайба 12.65Г.019 ГОСТ 6402-70] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 41 | [Гайка М12-6Н.8.019 (S19) ГОСТ 5915-70] | Гайка М12-6Н.8.019 (S19) ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
