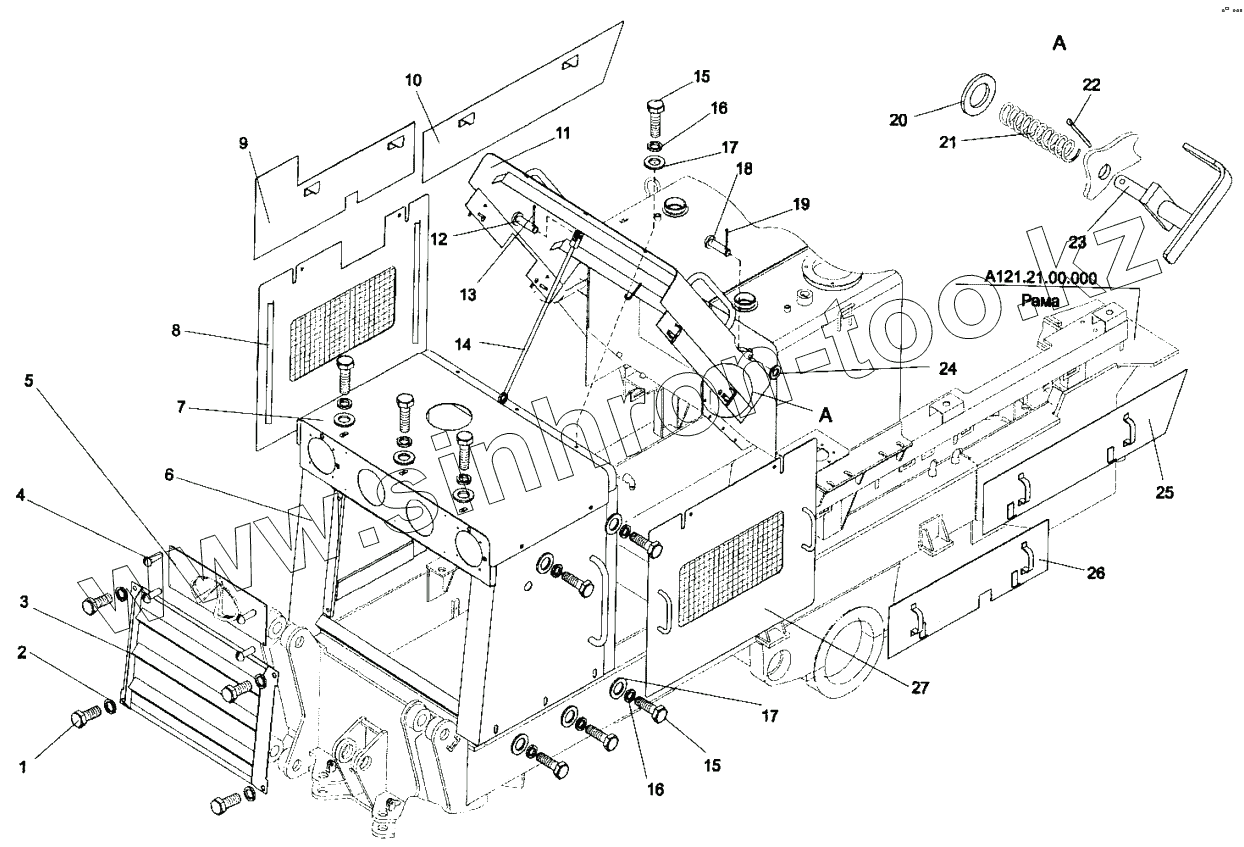

Каталог запасных частей к технике: ЧСДМ А-120. Капот (А121.52.00.000)
А121.21.00.000
А121.52.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А121.21.00.000 | Рама | |
| А121.52.00.000 | А121.52.00.000 | Капот | |
| 1 | [Болт М16-6gх30.58.019 (S24) ГОСТ 7798-70] | Болт М16-6gх30.58.019 (S24) ГОСТ 7798-70 | |
| 2 | [Шайба 16.65Г.019 ГОСТ 6402-70] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 3 | А121.52.00.310 | Решетка | |
| 4 | ДЗ-98.50.05.126 | Винт самонарезающий | |
| 5 | А121.52.00.061 | Табличка | |
| 6 | А121.52.00.300 | Лобовина | |
| 7 | А121.52.00.060 | Крыша | |
| 8 | А121.52.00.210 | Штора левая | |
| 9 | А121.52.00.250 | Щиток левый | |
| 10 | А121.52.00.230 | Щиток левый | |
| 11 | А121.52.00.080-01 | Крыша | |
| 12 | 067.43.11.084 | Ось | |
| 13 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 14 | А121.52.00.280 | Опора | |
| 15 | [Болт М10-6gх30.58.019 ГОСТ 7798-70] | Болт М10-6gх30.58.019 ГОСТ 7798-70 | |
| 16 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 17 | Д395В.52.00.013 | Шайба специальная | |
| 18 | А120.10.07.009 | Палец | |
| 19 | [Шплинт 4x36.019 ГОСТ 397-79] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 20 | [Шайба С10.02.019 ГОСТ 11371-78] | Шайба С10.02.019 ГОСТ 11371-78 | |
| 21 | Д395В.52.00.014 | Пружина | |
| 22 | [Шплинт 2,5x20.019 ГОСТ 397-79] | Шплинт 2,5x20.019 ГОСТ 397-79 | |
| 23 | Д395В.52.00.060 | Рукоятка | |
| 24 | [Шайба С16.02.019 ГОСТ 11371-78] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 25 | А121.52.00.220 | Щиток правый | |
| 26 | А121.52.00.240 | Щиток правый | |
| 27 | А121.52.00.200 | Штора правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
