Каталог запасных частей к технике: ЧСДМ А-120. Гидроцилиндр (А121.43.17.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

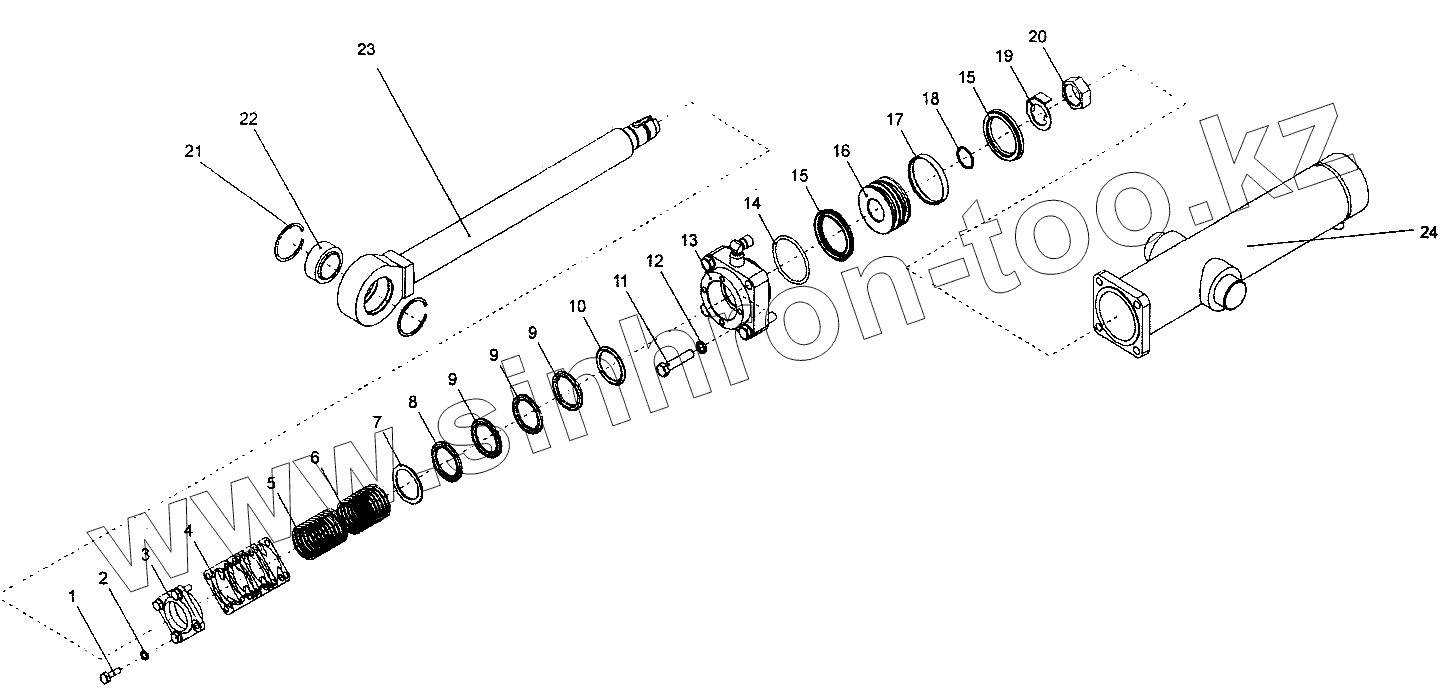

А121.43.17.000
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
А121.43.17.000 А121.43.17.000 Гидроцилиндр
1 067.11.11.063 Болт
2 [Шайба 12.65Г.019 ГОСТ 6402-70] Шайба 12.65Г.019 ГОСТ 6402-70
3 Д498-06-199 Скребок
4 Д498-06-198 Прокладка
5 Д498-06-197 Чистик
6 Д498-06-196 Чистик
7 Д498-06-194 Шайба
8 КН60х80-2 Кольцо нажимное ГОСТ 22704-77
9 [Манжета М60х80-2 ГОСТ 22704-77] Манжета М60х80-2 ГОСТ 22704-77
10 КО60х80-2 Кольцо опорное ГОСТ 22704-77
11 [Болт М16-6gх75.66.019 (S24) ГОСТ 7798-70] Болт М16-6gх75.66.019 (S24) ГОСТ 7798-70
12 [Шайба 16.65Г.019 ГОСТ 6402-70] Шайба 16.65Г.019 ГОСТ 6402-70
13 А121.43.17.050 Крышка
14 090-100-58-2-2 Кольцо
15 [Манжета 100x80-6 ГОСТ 14896-84] Манжета 100x80-6 ГОСТ 14896-84
16 ДЗ-98А.14.00.083 Поршень
17 ДЗ-98А14.00.036 Кольцо
18 040-045-30-2-2 Кольцо
19 Д498-06-192 Шайба стопорная
20 Д498-06-191 Гайка
21 С75 Кольцо ГОСТ 13941-86
22 ШС50 Подшипник ГОСТ 3635-78
23 А121.43.17.010 Шток
24 А121.43.17.040 Цилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
