Каталог запасных частей к технике: ЧСДМ А-120. Гидроцилиндр (А120.43.02.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

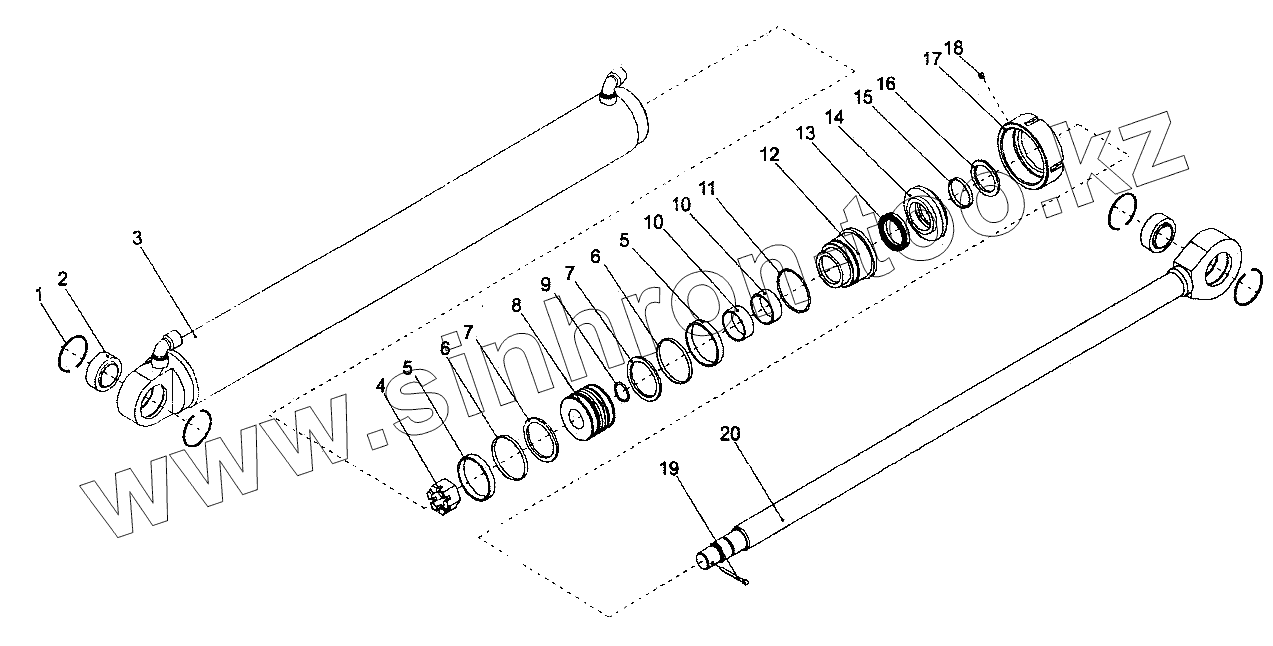

А120.43.02.000
1
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
А120.43.02.000 А120.43.02.000 Гидроцилиндр
1 С62 Кольцо ГОСТ 13941-71
2 ШС40 Подшипник ГОСТ 3635-78
3 А120.43.02.020 Цилиндр
4 ДП-9В.04.146 Гайка
5 Е21-080-12-3,0 Опорно-направляющее кольцо поршня
6 Е11-080 Уплотняющее кольцо
7 02-080 Кольцо резиновое поршневое
8 А120.43.02.005 Поршень
9 030-035-30-2-2 Кольцо
10 Е22-050-20-2,5 Опорно-направляющее кольцо штока
11 075-080-30-2-2 Кольцо ГОСТ 18829-73/ГОСТ 9833-73
12 А120.43.02.003 Крышка
13 Е3-050-065-11,5 Уплотнительная манжета штока
14 А120.43.02.004 Крышка
15 Е52-050 Кольцо грязесъемника
16 01-50 Резиновое кольцо грязесъемника
17 А120.43.02.006 Гайка
18 [Винт М8-6gх12.22Н ГОСТ 1476-93] Винт М8-6gх12.22Н ГОСТ 1476-93
19 [Шплинт 5x50.019 ГОСТ 397-79] Шплинт 5x50.019 ГОСТ 397-79
20 А120.43.02.010 Шток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
