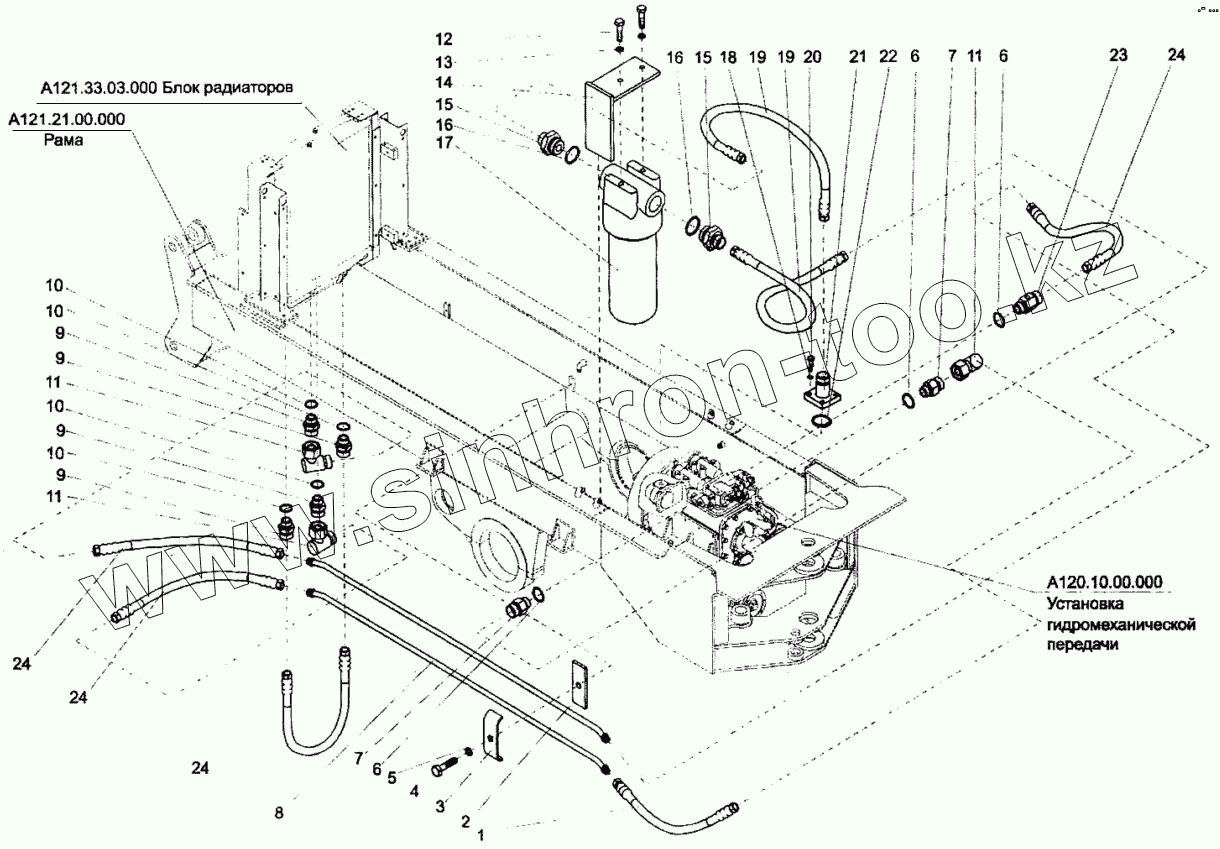

Каталог запасных частей к технике: ЧСДМ А-120. Гидросистема гидромеханической передачи (А121.12.00.000)
А120.10.00.000
А121.21.00.000
А121.12.00.000
А121.33.03.000
1
2
3
4
5
6
6
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.10.00.000 | А120.10.00.000 | Установка гидромеханической передачи | |
| А121.21.00.000 | А121.21.00.000 | Рама | |
| А121.12.00.000 | А121.12.00.000 | Гидросистема гидромеханической передачи | |
| А121.33.03.000 | А121.33.03.000 | Блок радиаторов | |
| 1 | РВД 20-15-450 | Рукав высокого давления ТУ 22-4756-80 | |
| 2 | Д498.06.003 | Прокладка | |
| 3 | Д498.06.001 | Хомут | |
| 4 | [Болт М10-6gх45.58.019 (S16) ГОСТ 7798-70] | Болт М10-6gх45.58.019 (S16) ГОСТ 7798-70 | |
| 5 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 6 | 024-030-36-2-2 | Кольцо | |
| 7 | 048.05.01.007 | Штуцер | |
| 8 | А121.12.00.010 | Труба | |
| 9 | 048.05.01.035 | Штуцер | |
| 10 | 067.34.11.083 | Прокладка | |
| 11 | ДЗ-98В.43.00.090 | Угольник | |
| 12 | [Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70] | Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70 | |
| 13 | [Шайба 12.65Г.019 ГОСТ 6402-70] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 14 | А121.21.02.220 | Кронштейн | |
| 15 | 048.05.01.022 | Штуцер | |
| 16 | 040-045-30-2-2 | Кольцо | |
| 17 | ФЛ1.1.32-25 | Фильтр ТУ 36-53-39/ТУ 11-21-93 | |
| 18 | [Шайба 8.65Г.019 ГОСТ 6402-70] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 19 | РВД 20-15-850 | Рукав высокого давления ТУ 22-4756-80 | |
| 20 | [Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70] | Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70 | |
| 21 | А120.12.00.020 | Фланец | |
| 22 | 039-045-36-2-2 | Кольцо | |
| 23 | А120.12.00.002 | Штуцер | |
| 24 | РВД 20-15-650 | Рукав высокого давления ТУ 22-4756-80 |
