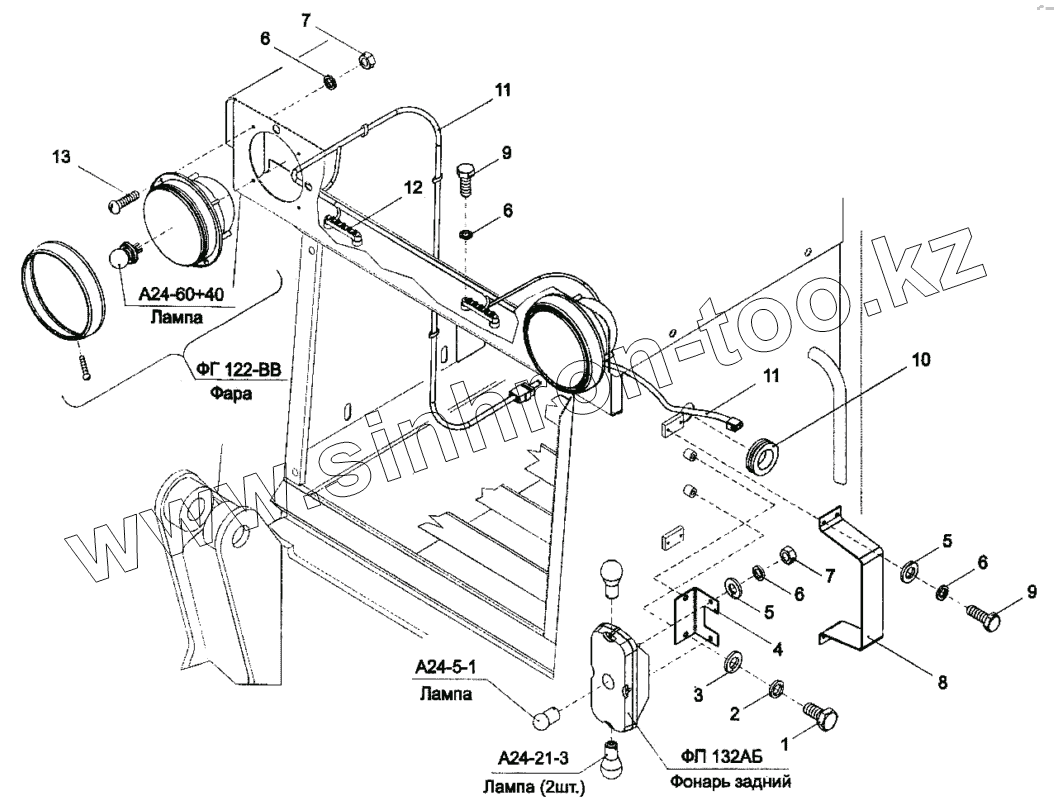

Каталог запасных частей к технике: ЧСДМ А-120. Электрооборудование автогрейдера (А121.41.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А121.41.00.000
AG 132АБ
ФГ 122-ВВ
А24-21-3
А24-60+40
А24-5-1
1
2
3
4
5
5
6
6
6
6
7
7
8
9
9
10
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
А121.41.00.000 А121.41.00.000 Электрооборудование автогрейдера
AG 132АБ AG 132АБ Фонарь задний
ФГ 122-ВВ ФГ 122-ВВ Фара
А24-21-3 А24-21-3 Лампа
А24-60+40 А24-60+40 Лампа
А24-5-1 А24-5-1 Лампа
1 [Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70] Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70
2 [Шайба 10.65Г.019 ГОСТ 6402-70] Шайба 10.65Г.019 ГОСТ 6402-70
3 [Шайба С10.02.019 ГОСТ 11371-78] Шайба С10.02.019 ГОСТ 11371-78
4 ДЗ-98В.41.00.002 Уголок
5 [Шайба С6.02.019 ГОСТ 11371-78] Шайба С6.02.019 ГОСТ 11371-78
6 [Шайба 6.65Г.019 ГОСТ 6402-70] Шайба 6.65Г.019 ГОСТ 6402-70
7 [Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70] Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70
8 А120.41.00.005 Кожух
9 [Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70] Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70
10 Д395А-0401.300 Кольцо
11 А121.41.30.070 Жгут
12 16.3723.000 Панель соединительная ТУ 37.003.419-76
13 [Винт ВМ6-6gх16.58.019 ГОСТ 17473-80] Винт ВМ6-6gх16.58.019 ГОСТ 17473-80
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
