Каталог запасных частей к технике: ЧСДМ А-120. Блок управления (А120.10.12.200)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

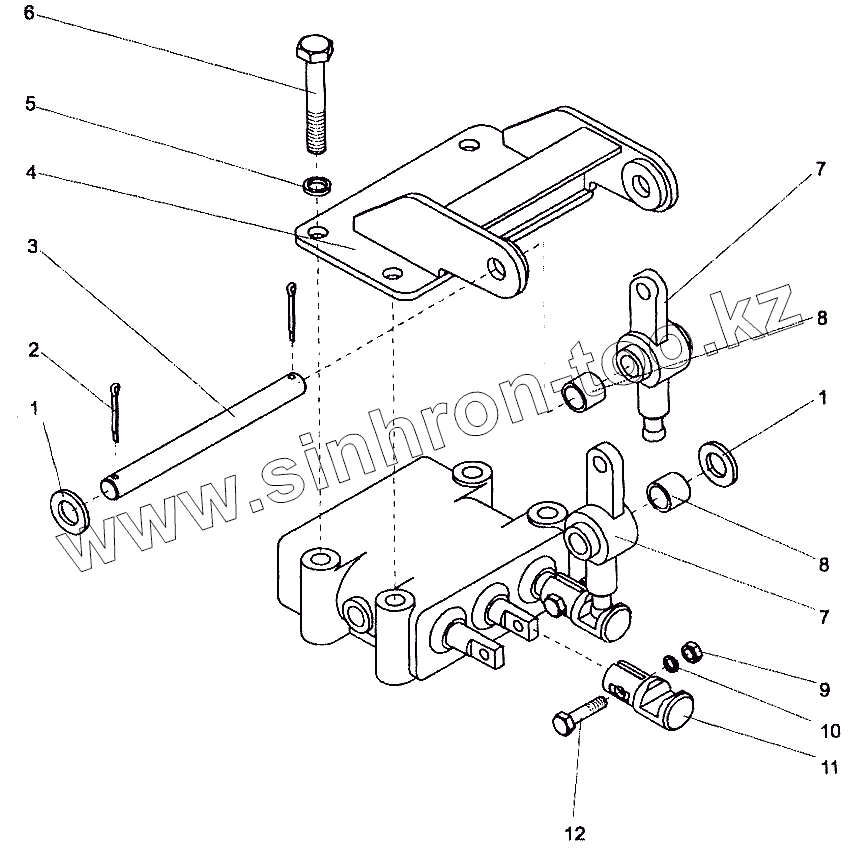

А120.10.12.200
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
А120.10.12.200 А120.10.12.200 Блок управления
1 [Шайба С16.02.019 ГОСТ 11371-78] Шайба С16.02.019 ГОСТ 11371-78
2 [Шплинт 4x36.019 ГОСТ 397-79] Шплинт 4x36.019 ГОСТ 397-79
3 067.43.22.063-01 Палец
4 А120.10.12.210 Кронштейн
5 [Шайба 12.65Г.019 ГОСТ 6402-70] Шайба 12.65Г.019 ГОСТ 6402-70
6 [Болт М12-6gх90.58.019 (S18) ГОСТ 7798-70] Болт М12-6gх90.58.019 (S18) ГОСТ 7798-70
7 А120.10.12.230 Рычаг
8 А120.10.12.203 Втулка
9 [Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70] Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70
10 [Шайба 8.65Г.019 ГОСТ 6402-70] Шайба 8.65Г.019 ГОСТ 6402-70
11 А120.10.12.201 Втулка
12 А120.10.12.204 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
