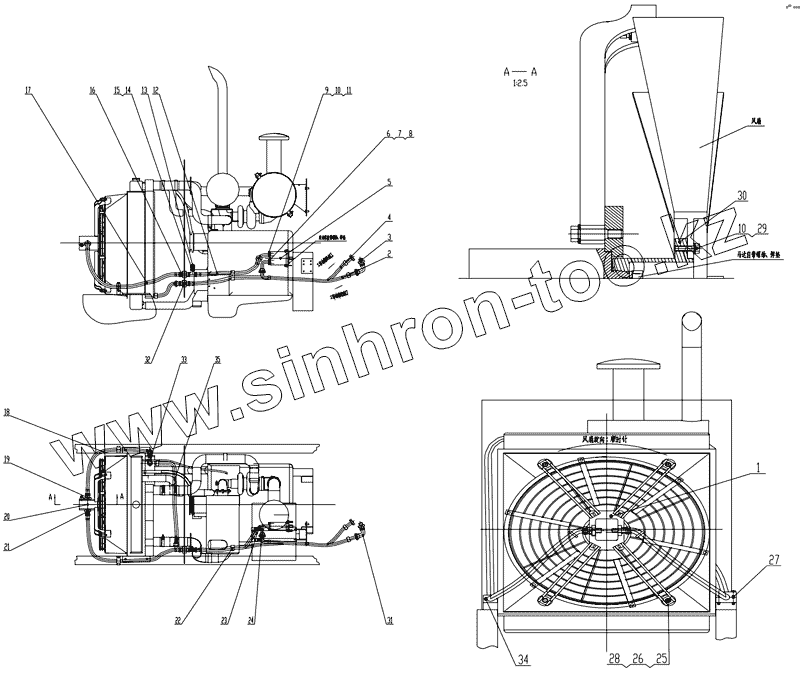

Каталог запасных частей к технике: ChengGong CG-958G. Z50G18T7 Fan Control System
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50G1801T7 | Motor Bracket Assembly | |
| 2 | 20491-36-16/20411-36-16X1T16G TX840 | Hose | |
| 3 | 1CH-36-33 | Connector | |
| 4 | 20411-30-12/20491-30-12X1T12G TX1150 | Hose | |
| 5 | CBQz-F532-AFL | Gear Pump | |
| 6 | FL-20 | Flange | |
| 7 | GB93-87 | Washer 8 | |
| 8 | GB70-85 | Screw M12x80 | |
| 9 | FL-12 | Connector | |
| 10 | GB93-87 | Washer 8 | |
| 11 | GB70-85 | Screw M12x80 | |
| 12 | 20541-36-12/20511-30-12X3T12G TX680 | Hose | |
| 13 | 4M-14WD | Plug up | |
| 14 | 7MD-14-30S | Connector | |
| 15 | CD-30 | Connector | |
| 16 | 6D-30LN | Connector | |
| 17 | 20541-30-12TX3T12GTX1330V80° | Hose | |
| 18 | 20491-30-12T/20441-30-12TXIT1 2GTX1800V45°+RS | Hose | |
| 19 | 1CG-30-16 | Connector | |
| 20 | WM09A1C310L07TB122 HGNNR2320001M | Hydraulic Motor | |
| 21 | 1DG-30-12 | Connector | |
| 22 | TTPG16-430 | Clip | |
| 23 | 1DFL9-30-12 | Connector | |
| 24 | 1CFL9-36-20 | Connector | |
| 25 | GB93-87 | Washer 8 | |
| 26 | GB97.1-85 | Washer 6 | |
| 27 | THPG1-330 | Clip | |
| 28 | GB5782-86 | Bolt M10x130 | |
| 29 | GB5783-86 | Bolt M8x20 | |
| 30 | Z50G180000002T7 | Plate | |
| 31 | 2C9-36 | Connector | |
| 32 | 6C-30LN | Connector | |
| 33 | 2C9-30 | Connector | |
| 34 | TLPG2-428 | Clip | |
| 35 | 20491-30-12XIT1 2GTX850V180° | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
