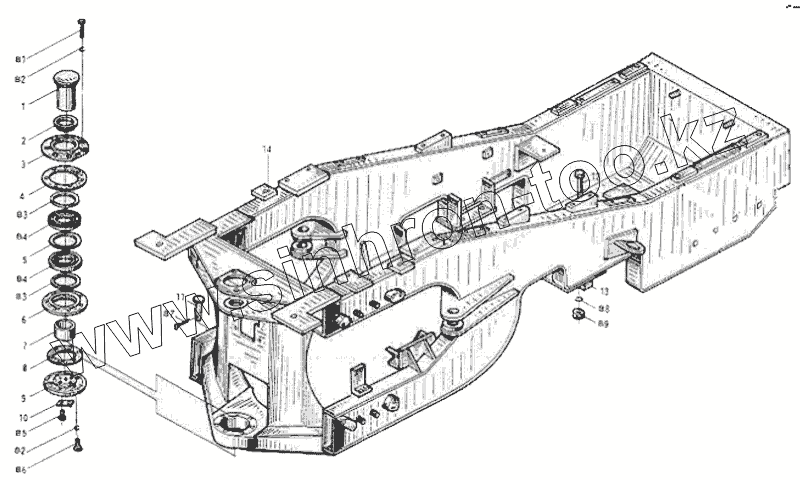

Каталог запасных частей к технике: ChengGong CG-958G. Z50G12T7 Frame Group (II)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
B1
B2
B2
B3
B3
B4
B4
B5
B6
B7
B8
B9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CG50.12-9 | Lower Pin Shaft | |
| 2 | CG50.12-10 | Snap Ring | |
| 3 | CG50.12-11 | Lower Bearing Cover | |
| 4 | CG50.12-12 | Upper Adjusting Shim | |
| 5 | CG50.12-13 | Snap Ring | |
| 6 | CG50.12-14 | Lower Bearing Cover | |
| 7 | CG50.12-15 | Snap Ring | |
| 8 | CG50.12-17 | Adjusting Shim | |
| 9 | CG50.12-16 | Hole Plate | |
| 10 | CG50.12-26 | Thrust Washer | |
| 11 | Z50E120000001 | Pin | |
| 12 | CG50.12-25 | Bolt | |
| 13 | CG50.12-23 | Block | |
| 14 | Z50G1208T7 | Rear Frame | |
| B1 | GB5782-86 | Bolt M10x130 | |
| B2 | GB93-87 | Washer 8 | |
| B3 | GB13871-92 | Seal Ring FB150x180 | |
| B4 | GB297-94 | Bearing 32012 | |
| B5 | GB5783-86 | Bolt M8x20 | |
| B6 | GB5783-86 | Bolt M8x20 | |
| B7 | GB91-86 | Pin 4.5x45 | |
| B8 | GB6171-86 | Nut M18X1.5 | |
| B9 | GB93-87 | Washer 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
