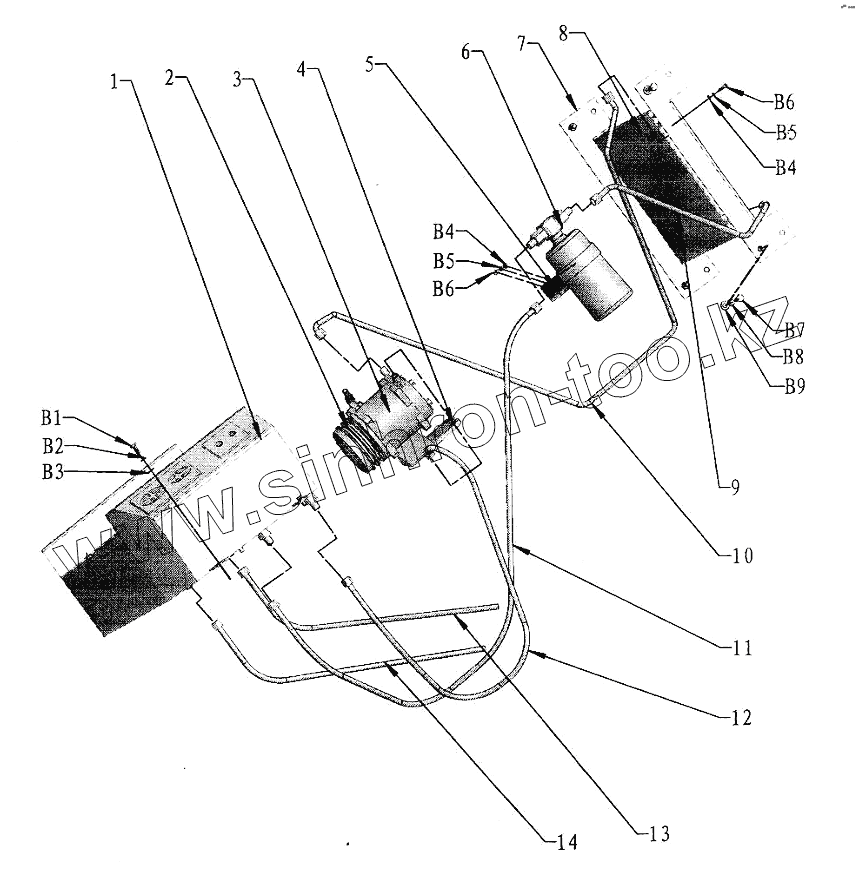

Каталог запасных частей к технике: ChengGong CG-956G. Z50E17T45 Air-conditioner System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
B1
B2
В3
В4
В4
В5
В5
В6
В6
В7
В8
В9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Evaporator | Evaporator assembly | |
| 2 | ThreeStrap | Three-cornered strap | |
| 3 | SD5H14/24V | Compressor clutch valve | |
| 4 | Z50G130501 | Compressor support | |
| 5 | SrorageSupport | Srorage bottle support | |
| 6 | SrorageBottle | Srorage Bottle | |
| 7 | Z30130500001 | Condenser support | |
| 8 | Condenser | Condenser assembly | |
| 9 | CondenserPipe | Condenser outlet pipe | |
| 10 | PressurePipe | High pressure pipe | |
| 11 | InletPipe | Inlet Pipe | |
| 12 | LowPipe | Low pressure pipe | |
| 13 | InletPipe | Inlet Pipe | |
| 14 | OutletPipe | Outlet Pipe | |
| B1 | GB5783-86 | Bolt M8x20 | |
| B2 | GB848-85 | Washer 12 | |
| В3 | GB93-87 | Washer 8 | |
| В4 | GB93-87 | Washer 8 | |
| В5 | GB848-85 | Washer 12 | |
| В6 | GB5783-86 | Bolt M8x20 | |
| В7 | GB5783-86 | Bolt M8x20 | |
| В8 | GB848-86 | Washer | |
| В9 | GB93-87 | Washer 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
