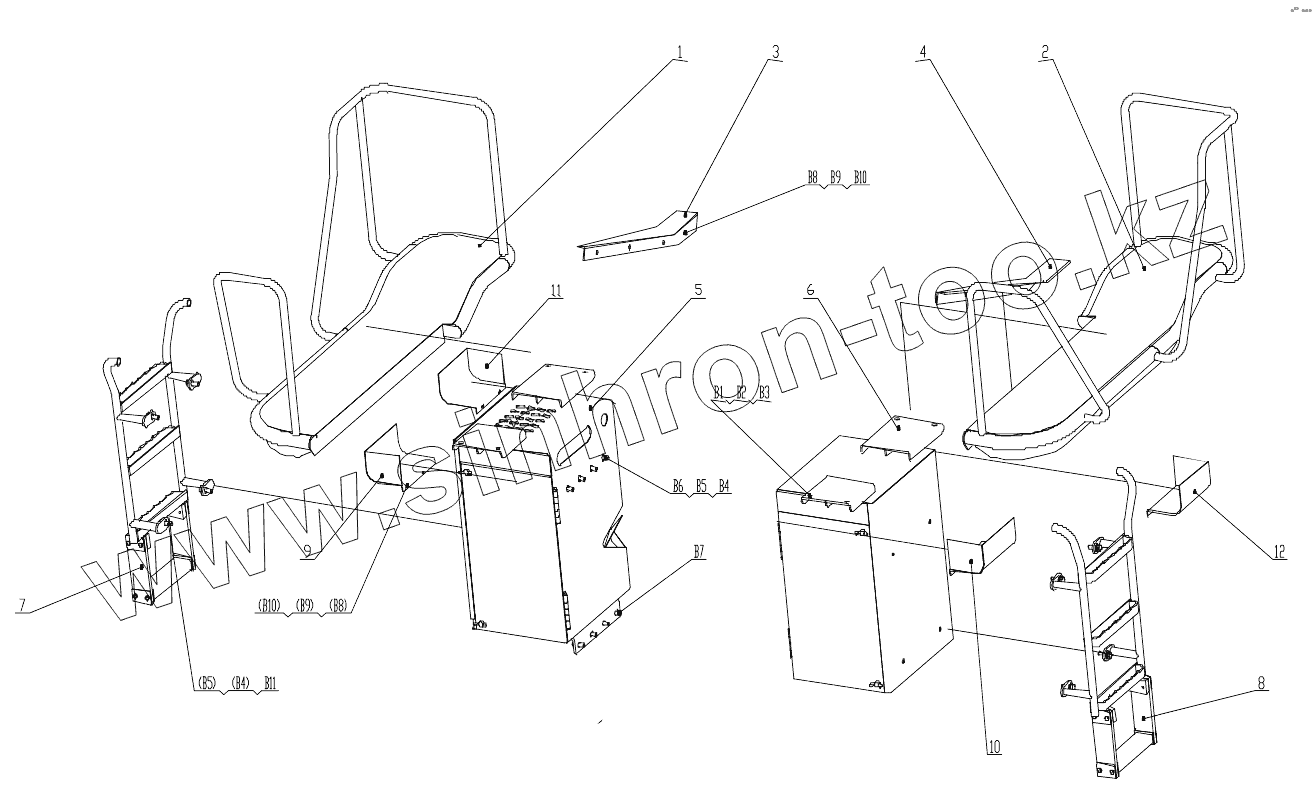

Каталог запасных частей к технике: ChengGong CG-956C. Z5E312T1 Frame Group (III)
1
2
3
4
5
6
7
8
9
10
11
12
B1
B2
B3
В4
В4
В5
В5
В6
В7
В8
В8
В9
В9
В10
В10
В11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z5E31204 | Left Plate Assembly | |
| 2 | Z5E31205 | Right Plate Assembly | |
| 3 | Z50G1226T15 | Shield Plate | |
| 4 | Z50G1227T15 | Shield Plate | |
| 5 | Z5E31216 | Left Installation Box | |
| 6 | Z5E31217T1 | Right Installation Box | |
| 7 | Z5E31218 | Left Ladder | |
| 8 | Z5E31219 | Right Ladder | |
| 9 | Z5E31212 | Shield Plate | |
| 10 | Z5E31213 | Shield Plate | |
| 11 | Z5E31214 | Shield Plate | |
| 12 | Z5E31215 | Shield Plate | |
| B1 | GB/T5783-2000 | Connector | |
| B2 | GB/T97.1-2002 | Washer 10 | |
| B3 | GB/T93-87 | Washer 20 | |
| В4 | GB/T97.1-2002 | Washer 10 | |
| В5 | GB/T93-87 | Washer 20 | |
| В6 | GB/T5783-2000 | Connector | |
| В7 | GB/T5783-2000 | Connector | |
| В8 | GB/T5783-2000 | Connector | |
| В9 | GB/T96.1-2002 | Washer 10 | |
| В10 | GB/T93-87 | Washer 20 | |
| В11 | GB/T5783-2000 | Connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
