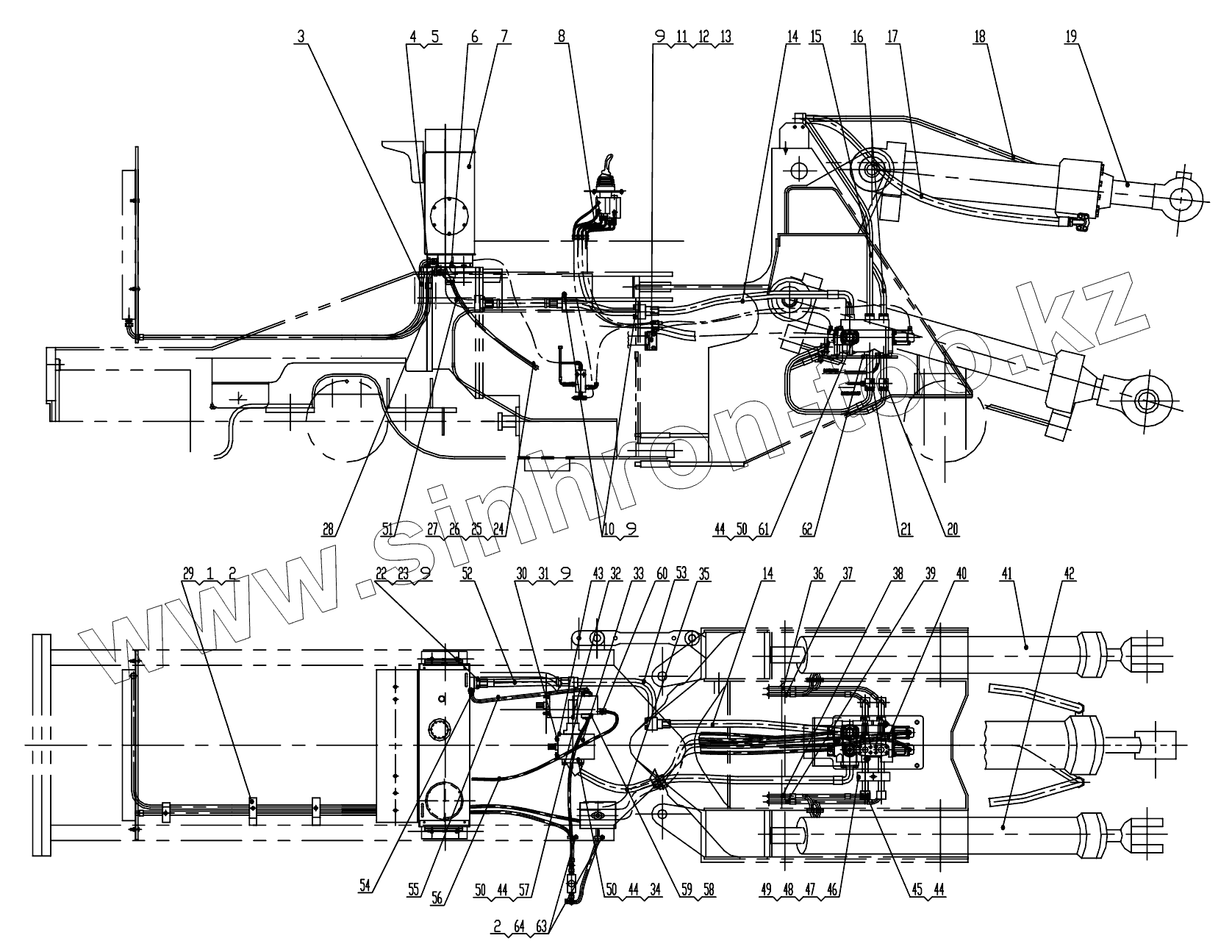

Каталог запасных частей к технике: ChengGong CG-956C. Z5E310T1 Hydraulic System
1
2
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
44
45
46
47
48
49
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5783-2000 | Connector | |
| 2 | GB/T93-1987 | Valve | |
| 3 | 20491-30-12/20441-30-12X1T12GTX2470V180 | Hose | |
| 4 | GB/T5783-2000 | Connector | |
| 5 | GB/T93-1987 | Valve | |
| 6 | Z5E21001T1 | Steel Tube Assembly | |
| 7 | Z5E31002T1 | Hydraulic Oil Tank | |
| 8 | Z5E31003T1 | Control Mechanism | |
| 9 | GB/T93-1987 | Valve | |
| 10 | GB/T5783-2000 | Connector | |
| 11 | GB/T5783-2000 | Connector | |
| 12 | Z50F101600003 | Nut | |
| 13 | Z50E100000004T56 | Clip | |
| 14 | 87391-24-24/87341-24-24X1M24G | Hose | |
| 15 | Z50E1003T38 | Steel Tube Assembly | |
| 16 | Z50E1004T38 | Steel Tube Assembly | |
| 17 | 87392-16-16X4SP16TKX1250V0 | Hose | |
| 18 | 87391-16-16SCX4SP16TKX1300V0 | Hose | |
| 19 | Z5E31006 | Tilting Cylinder | |
| 20 | Z50E1007T46 | Steel Tube Assembly | |
| 21 | Z50E1005T38 | Steel Tube Assembly | |
| 22 | FL-24 | Flange | |
| 23 | GB/T5783-2000 | Connector | |
| 24 | JS-200L | Strip | |
| 25 | 1CH-22-33 | Connector | |
| 26 | 20411-22-08X1T08GTX1200 | Hose | |
| 27 | 4C-22 | Plug | |
| 28 | 20491-30-12X1T12GTX1850V180 | Hose | |
| 29 | Z50E100000001 | Clamp | |
| 30 | GB/T5783-2000 | Connector | |
| 31 | GB/T93-1987 | Valve | |
| 32 | Z5E21011T1 | Steel Tube Assembly | |
| 33 | 1117041100 | Gear Pump | |
| 34 | FL-20 | Flange | |
| 35 | 87392-20-20/87392-24-20X4SM20GJX1900V087391-12-12(H130) | Hose | |
| 36 | /87341-12-12SCX2SC12SYX1300V270 | Hose | |
| 37 | 87391-16-16/87341-16-16SCX2SC16SYX1300V270 | Hose | |
| 38 | 87391-16-16/87341-16-16SCX2SC16SYX1300V9087391-12-12(H130) | Hose | |
| 39 | 87341-12-12SCX2SC12SYX1300V90 | Hose | |
| 40 | Z5E31013T1 | Valve | |
| 41 | Z5E31014 | Cylinder | |
| 42 | Z5E31015 | Cylinder | |
| 43 | Z3BII100000001 | Paper Washer | |
| 44 | GB/T93-1987 | Valve | |
| 45 | GB/T5783-2000 | Connector | |
| 46 | GB/T97.1-2002 | Washer 10 | |
| 47 | GB/T5782-2000 | Bolt | |
| 48 | Z50E100000001T46 | Clip | |
| 49 | Z50E100000002T46 | Clip | |
| 50 | GB/T5783-2000 | Connector | |
| 51 | Z5E310016 | Steel Tube Assembly | |
| 52 | 87311-24-24X1T24GTX520 | Hose | |
| 53 | Z50E1006T56 | Steel Tube Assembly | |
| 54 | 2C9-36 | Connector | |
| 55 | 20441-36-16Z/87391-16-16ZX1T16GTX600V90 | Hose | |
| 56 | 20411-18-06Z/20491-16-06ZX1T06GTX1000 | Hose | |
| 57 | FL-16 | Connector | |
| 58 | FL-12 | Connector | |
| 59 | 1CFL-16-12 | Connector | |
| 60 | 1СМ-16-18 | Connector | |
| 61 | FL-20 | Flange | |
| 62 | Z5E2100300001 | Knighthead | |
| 63 | K0608-14Z | Clamp | |
| 64 | GB/T5783-2000 | Connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
