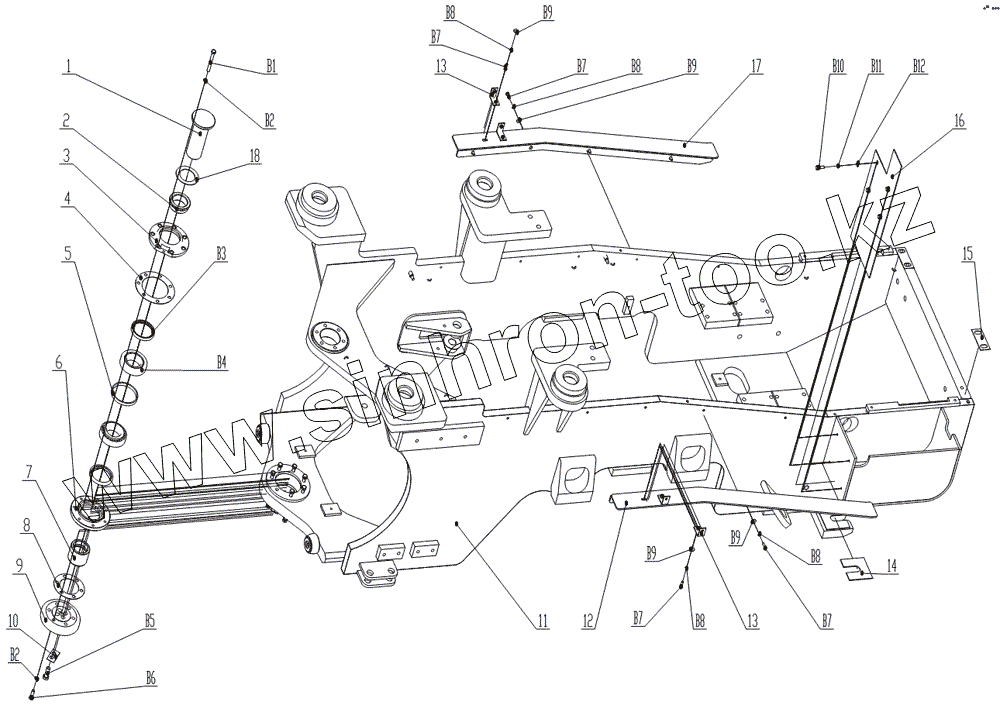

Каталог запасных частей к технике: ChengGong CG-938H. Frame Group(III)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
B1
B2
B2
ВЗ
В4
В5
В6
В7
В7
В7
В7
В8
В8
В8
В8
В9
В9
В9
В9
В10
В11
В12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z30120000012 | Pin Shaft | |
| 2 | Z30120000013 | Snap Ring | |
| 3 | Z30120000014 | Bearing Cover | |
| 4 | Z30120000015 | Shim | |
| 5 | Z30120000016 | Snap Ring | |
| 6 | Z30120000017 | Bearing Cover | |
| 7 | Z30120000018 | Snap Ring | |
| 8 | Z30120000021 | Shim | |
| 9 | Z30120000019 | Hole Plate | |
| 10 | Z30120000020 | Washer | |
| 11 | Z38G1210T2 | Rear Frame Assembly | |
| 12 | Z38G122001T2 | Left Hood Surrounding Plate | |
| 13 | Z38G122002T2 | Bracket | |
| 14 | Z50G120000008T15 | Adjust Shim | |
| 15 | Z38G120000001T2 | Adjust Shim | |
| 16 | Z38G120000008T1 | Close Plate | |
| 17 | Z38G122101T2 | Right Hood Surrounding Plate | |
| 18 | Z40F120000001T2 | Adjust Shim | |
| B1 | GB/T5782-2000 | Bolt | |
| B2 | GB/T93-87 | Washer 20 | |
| ВЗ | HG4-692-67 | Oil Seal PD60x80x12 | |
| В4 | GB/T297-94 | Bearing | |
| В5 | GB/T5783-2000 | Connector | |
| В6 | GB/T5783-2000 | Connector | |
| В7 | GB/T5783-2000 | Connector | |
| В8 | GB/T93-87 | Washer 20 | |
| В9 | GB/T96.1-2002 | Washer 10 | |
| В10 | GB/T5783-2000 | Connector | |
| В11 | GB/T93-87 | Washer 20 | |
| В12 | GB/T97.1-2002 | Washer 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
