Каталог запасных частей к технике: ChengGong CG-935H. Z35H1004T13 Value assem

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

25

26

27

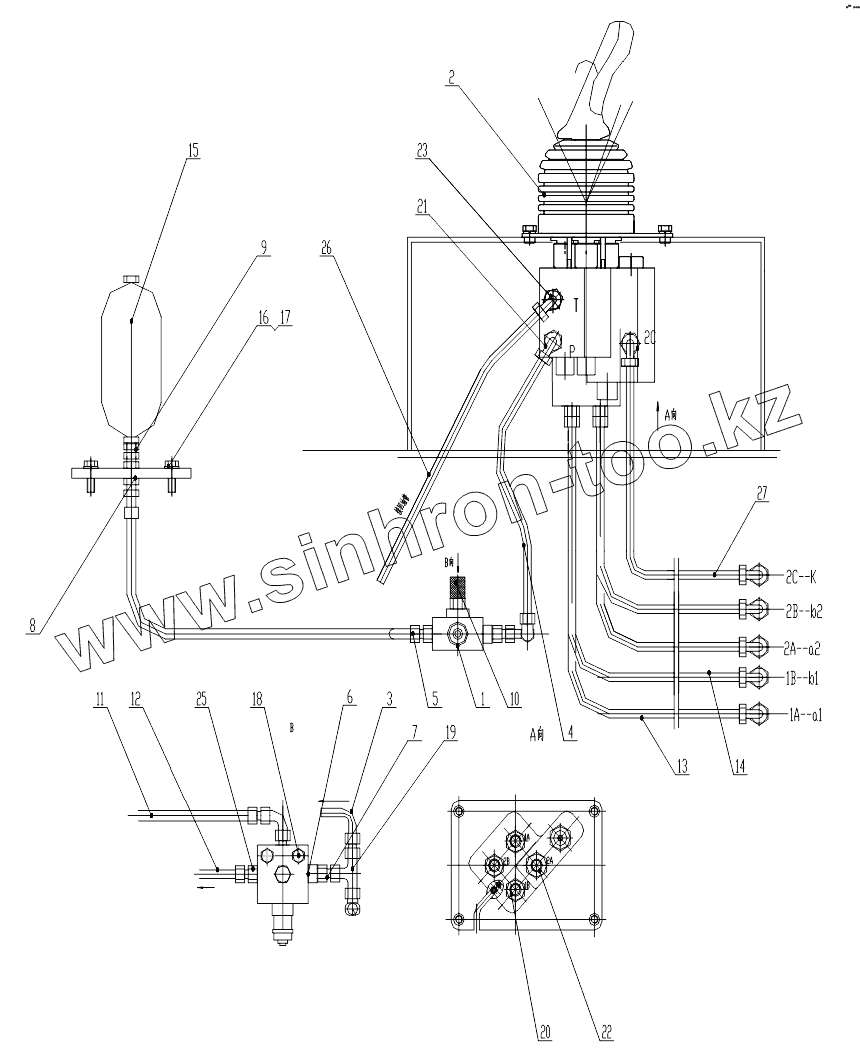

Позиция на иллюстрации	Заводской номер детали		Название детали
1	YLF10		Vavle
2	DXS-00		Vavle
3	20491-18-06/20411-18-06X1T06ITX600		Hose assem
4	20411-18-06/20491-18-06X1T06ITX1200		Hose assem
5	1CH-18-16		Connector
6	2LC-16-18		Connector
7	RD12-L		Valve
8	6C-18LN		Connector
9	2ZC-08-18		Connector
10	PT-3		Pressure-testing
11	20411-18-06/20491-18-06X2T06ITX390		Hose assem
12	20411-18-06/20491-18-06X1T06ITX450		Hose assem
13	20491-16-04/20411-16-04X1T04AGX2750		Hose assem
14	20411-16-04X1T04AGX2250		Hose assem
15	SBO210-0.32E1/112A-210AK60		Accumulator
16	GB93-87		Washer 8
17	GB5783-86		Bolt M8x20
18	GB5783-86		Bolt M8x20
19	BC-18		Connector
20	1CH-16-14		Connector
21	1CH9-18-14OG		Connector
22	1CH-16-14L65CG		Connector
23	1CH9-18OG		Connector
24	1CH9-16-14OG		Connector
25	2C9-18		Connector
26	20411-18-06X1T06AGX1650		Hose assem
27	20411-16-04X1T04AGX2750		Hose assem
28	CC-18		Connector
