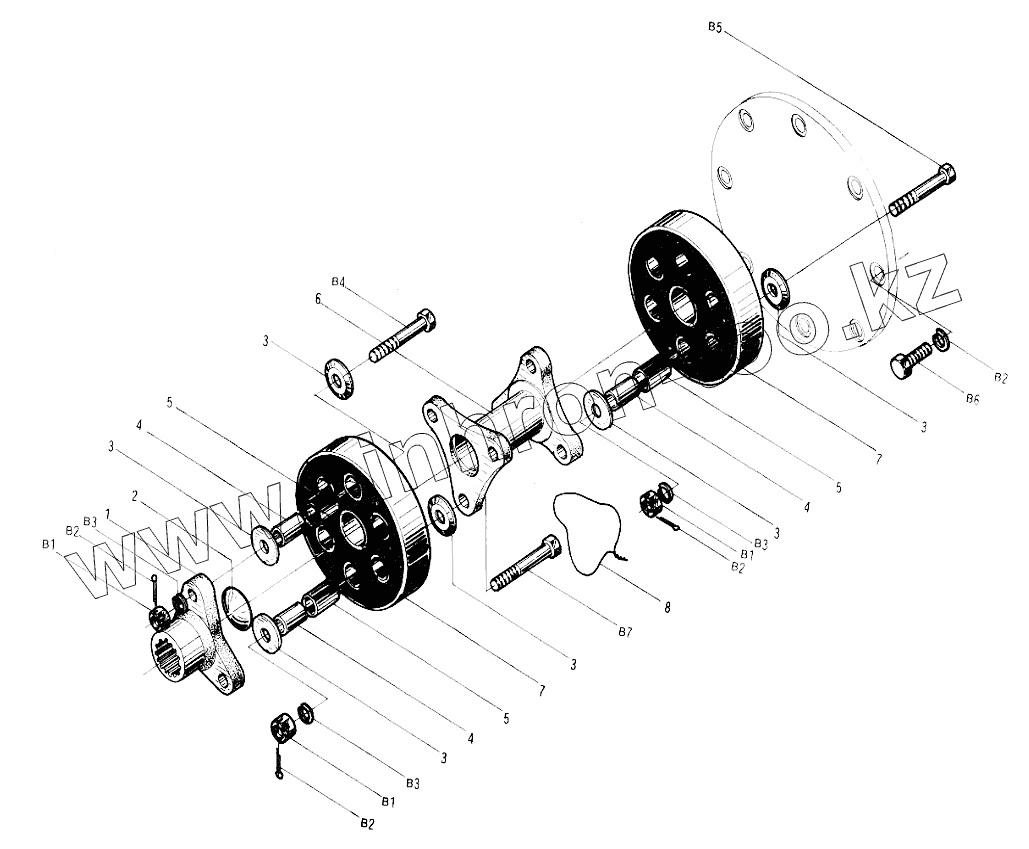

Каталог запасных частей к технике: ChengGong CG-935H. Z35F0105 Drive Shaft
1
2
3
3
3
3
3
3
4
4
4
5
5
5
6
7
7
8
B1
B1
B1
B2
B2
B2
B2
B3
B3
B3
B4
B5
B6
B7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z35F010501 | Flange | |
| 2 | ZL30B.1.6.1-2 | Cover | |
| 3 | Z35F010500001 | Washer | |
| 4 | Z35F010502002 | Bushing | |
| 5 | Z35F010502001 | Rubber Sleeve | |
| 6 | Z35F010503 | Drive Shaft | |
| 7 | Z35F0105021B | Rubber Disc | |
| 8 | Z35F010500002 | Lock Wire | |
| B1 | GB6178-86 | Nut | |
| B2 | GB91-86 | Pin 4.5x45 | |
| B3 | GB93-87 | Washer 8 | |
| B4 | GB5785-86 | Bolt M24x2x180 | |
| B5 | GB5785-86 | Bolt M24x2x180 | |
| B6 | GB5785-86 | Bolt M24x2x180 | |
| B7 | GB5785-86 | Bolt M24x2x180 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
