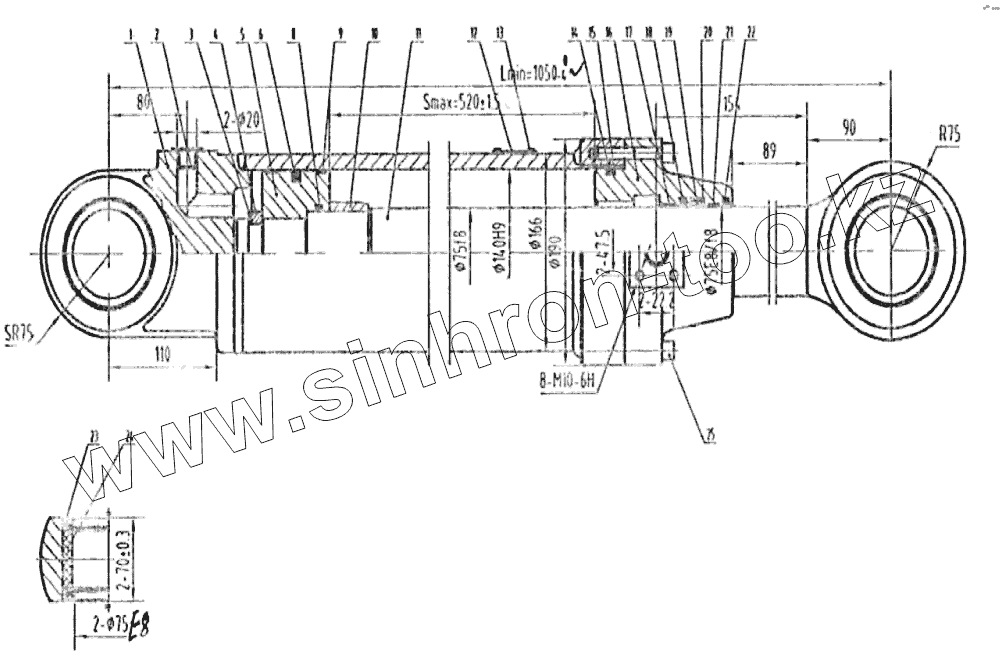

Каталог запасных частей к технике: ChengGong CG-935G. Гидроцилиндр наклона
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Cylinder | Cylinder | |
| 2 | Stuff | Stuff | |
| 3 | Clip | Clip | |
| 4 | GB895.2-86 | Ring | |
| 5 | Piston | Piston | |
| 6 | Seal | Seal | |
| 8 | GB1235-76 | O-Ring 16x2.4 | |
| 9 | Ring | Ring | |
| 10 | Cover | Cover | |
| 11 | Piston Role | Piston Role | |
| 12 | Nameplate | Nameplate | |
| 13 | GB109-86 | Rivet d2x4 | |
| 14 | GB1235-76 | O-Ring 16x2.4 | |
| 15 | Ring | Ring | |
| 16 | Cover | Cover | |
| 17 | Ring | Ring | |
| 18 | Seal | Seal | |
| 19 | Seal | Seal | |
| 20 | Ring | Ring | |
| 21 | Ring | Ring | |
| 22 | Ring | Ring | |
| 23 | Ring | Ring | |
| 24 | Cover | Cover | |
| 25 | GB70-85 | Screw M12x80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
