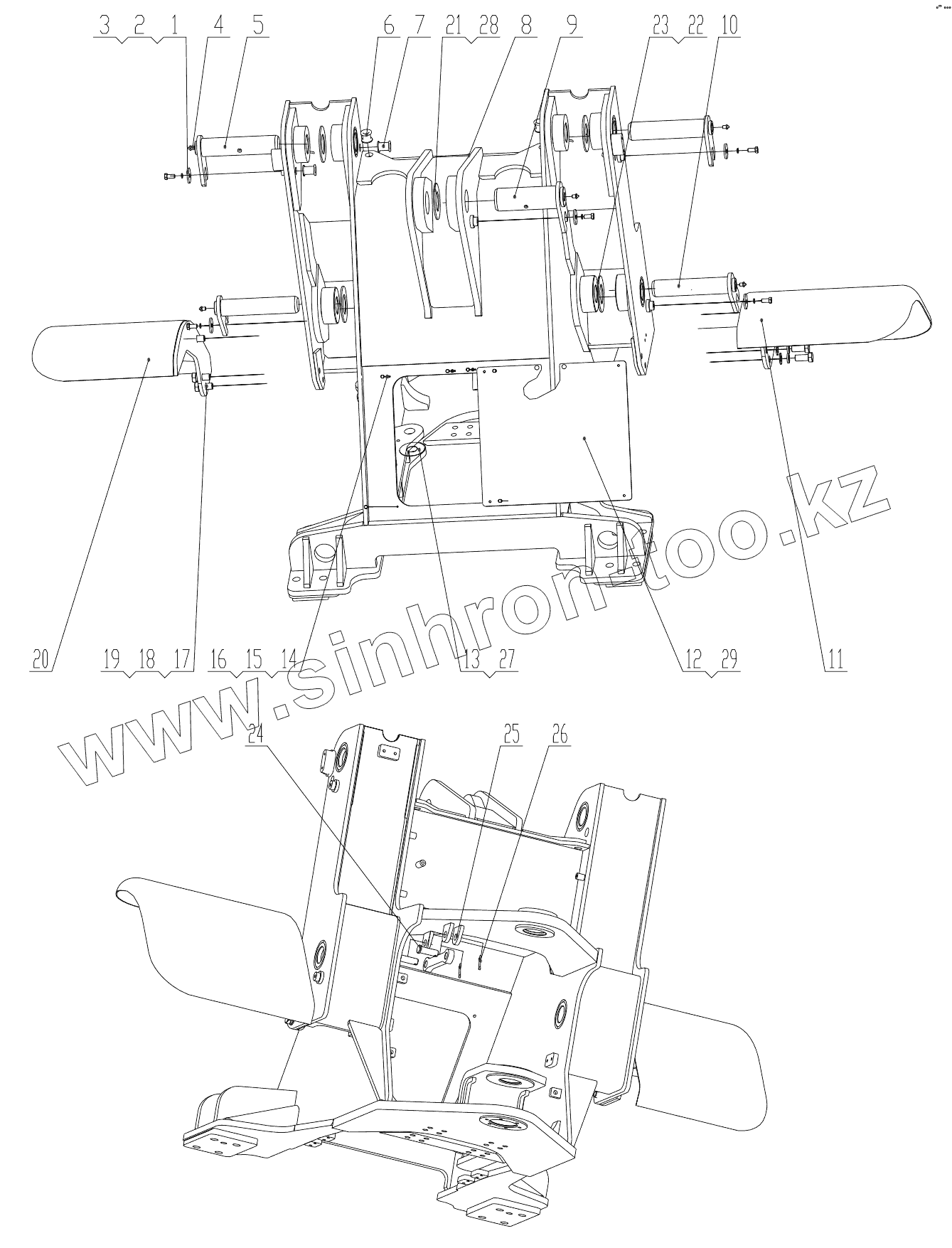

Каталог запасных частей к технике: ChengGong CG-932H. Z33E12T35 Frame Group

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB/T5783-2000		Connector
2	GB/T93-1987		Valve
3	Z33E120000021T35		Washer
4	JB/T7940. 1-95		Oil Cup M10X1
5	Z30B1203T38		Shaft Pin Of Lift Arm
6	Z33E120000031		rubber band
7	Z33E120000030		rubber band
8	Z33E1201T35		Front Frame
9	Z30E1204T1		Shaft Pin Of Tilt Cylinder
10	Z30E1205T1		Pin Shaft
11	Z30B120301T48		Left Front Fender Assembly
12	Z33E120000022T35		Front Plate
13	Z33E120000013T35		Shim
14	GB/T93-1987		Valve
15	GB/T5783-2000		Connector
16	GB/T 96.1-2002		Washer 16
17	GB/T93-1987		Valve
18	GB/T5783-2000		Connector
19	GB/T 97.1-2002		Washer
20	Z30B120401T48		Right Front Fender Assembly
21	Z33E120000017T35		Shim
22	Z33E120000015T35		Shim
23	Z33E120000016T35		Shim
24	Z30B120000002T48		Pin
25	Z30B120000001T48		Lock Rod
26	GB/T 91-2000		Pin 10X56
27	Z33E120000014T35		Shim
28	Z33E120000018T35		Shim
29	YD-CGZ5E2010-A		Rubber protective sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
