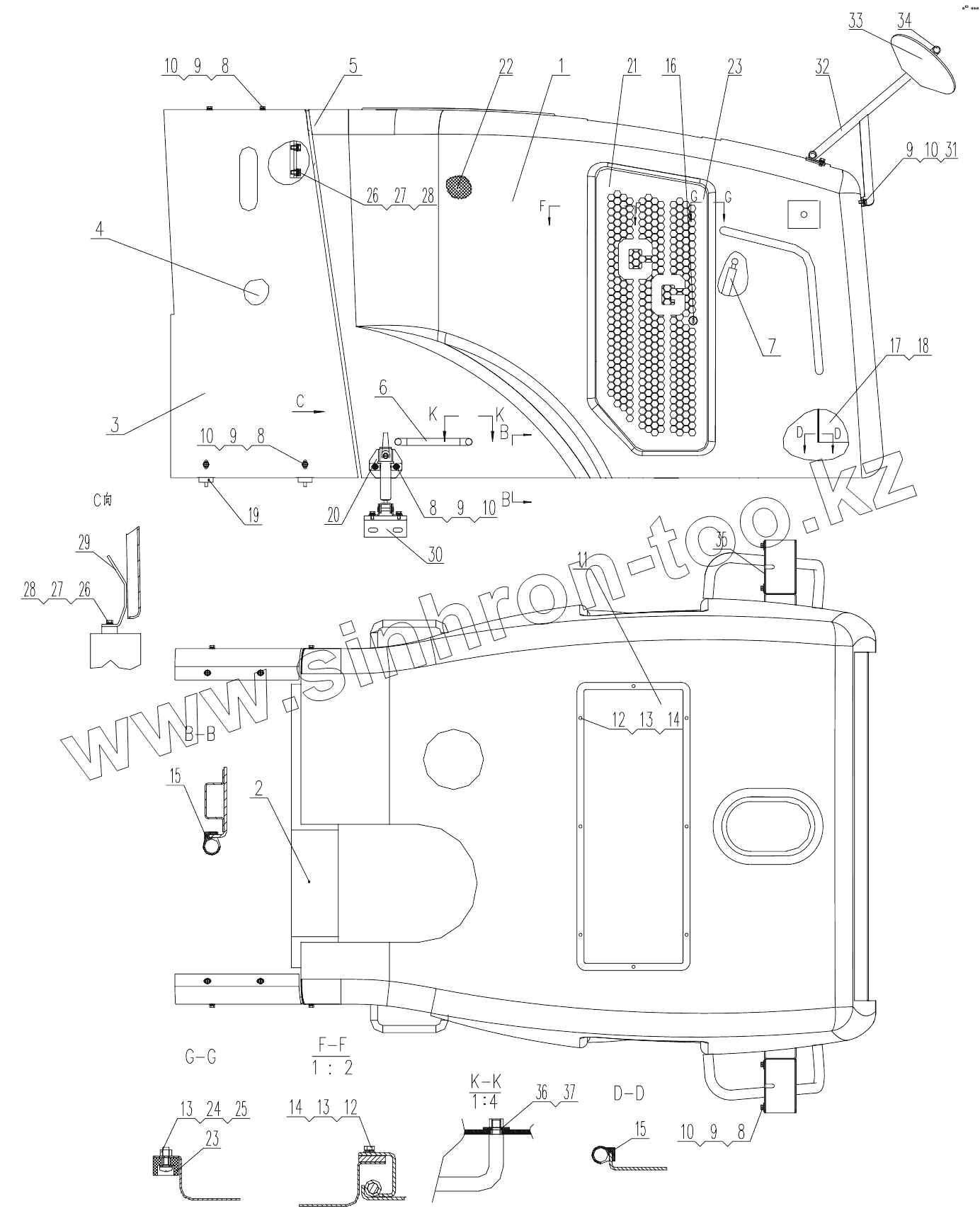

Каталог запасных частей к технике: ChengGong CG-932H. Z33E1209T35 Frame Group

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

8

8

8

9

9

9

9

9

10

10

10

10

10

11

12

12

13

13

13

14

14

15

15

16

17

18

19

20

21

22

23

23

24

25

26

26

27

27

28

28

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z33E120901T34		Main Hood
2	Z33E120902T23		Supporting
3	Z33E120900001T48		Left Plate
3	Z33E120900001T7		Left Plate
4	Z33E120900002T7		Right Plate
4	Z33E120900002T48		Right Plate
5	Z50G120900004T15		Shock Absorber
6	Z33E120900003		Gripe
7	YQ14/28-465-1070(B-B)450N		Pneumatic spring
8	GB/T5783-2000		Connector
9	GB/T93-1987		Valve
10	GB/T96.1-2002		Washer 10
11	Z33E120900006		Plate
12	GB/T5783-2000		Connector
13	GB/T93-1987		Valve
14	GB/T96.1-2002		Washer 10
15	C-40-25		Rubber
16	CGMSWY		Lock
17	Z33E120900001T23		Left Bracket
18	Z33E120900008T7		Right Bracket
19	Z33E120904		Bracket
20	CGMS415		Hood Lock
21	Z33E120905		Side Door
22	Z33E120902T34		Sponge
23	Z50E120902002		Shock absorber
24	GB/T818-2000		Bolt M4x20
25	GB/T6175-2000		Nut M6
26	GB/T5783-2000		Connector
27	GB/T93-1987		Valve
28	GB/T96.1-2002		Washer 10
29	Z33E120900010		Bracket
30	Z55S120900004T6		Bracket
31	GB/T5783-2000		Connector
32	Z66H120906		Bracket
33	SL-1678		Rearview mirror
34	Z5E3130105005T3		Rubber
35	Z3B120600002T48		Bracket
36	GB/T6170-2000		Nut M14
37	GB/T96.1-2002		Washer 10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
