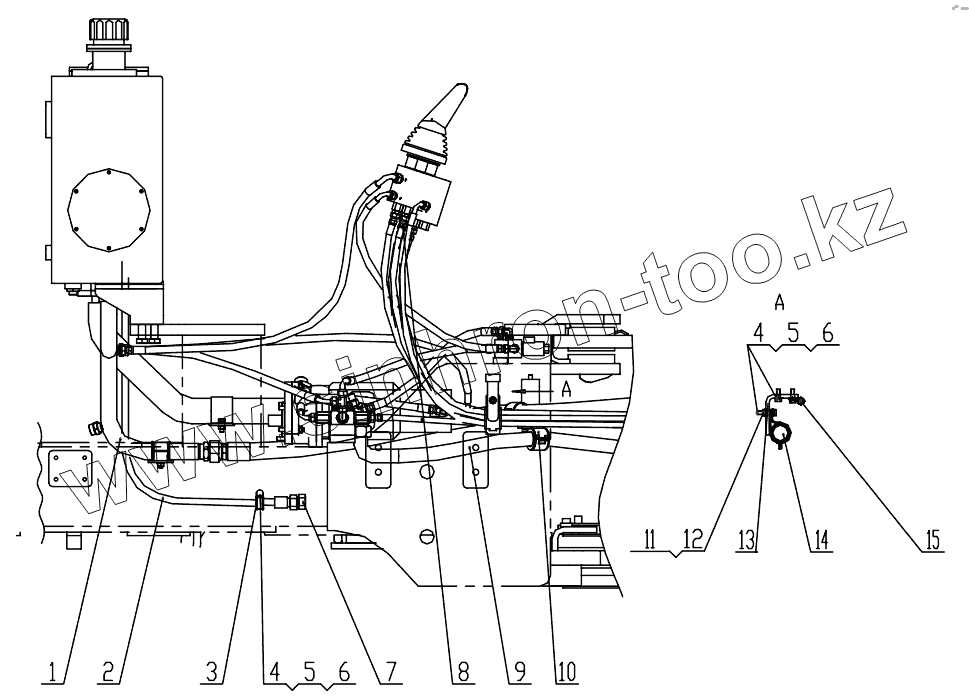

Каталог запасных частей к технике: ChengGong CG-932H. Z33E10T35 Implement Hydraulic System

Тип техники

Марка

Модель

Схема

O20.x2

O25.3x2.4

O222

1

2

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
O20.x2	O20.x2		O-ring
O25.3x2.4	O25.3x2.4		O-ring
O222	O222		O-ring
1	Z33E1002T24		Oil Tube Assembly
2	20411-30-10Zx1SN10x14 00		Hose Assembly
3	HC-28		Clip
4	GB/T93-1987		Valve
5	GB/T97.1-2002		Washer 10
6	GB/T5783-2000		Connector
7	4C-30Z		Plug
8	Z33E1004T35 20592-42-16Z/87392-24-1		Pilot System
9	6Zx4SHJx1730V90/YWES		Hose Assembly
10	Z33E1001T34		Clip
11	GB/T5783-2000		Connector
12	GB/T6170-2000		Nut M14
13	Z33E100000001T9		Bracket
14	HC-40		Clip
15	LHC-13		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
