Каталог запасных частей к технике: ChengGong CG-932H. DXS-00(CKK) Pilot Valve

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

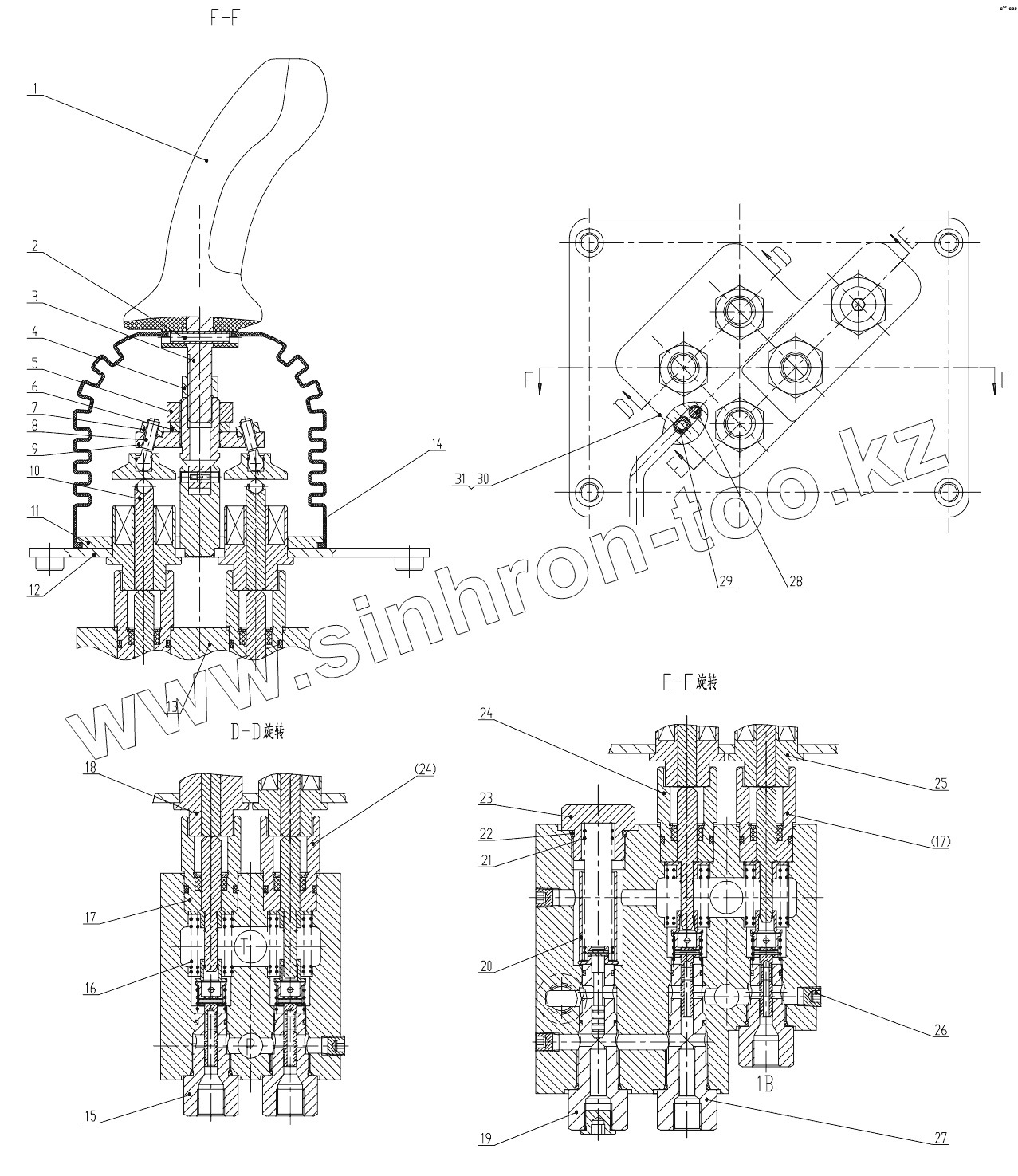

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DXS-01		Handle
2	GB/T879.1-2000		Pin 6X30
3	DXS-02		Tie-in
4	GB/T6170-2000		Nut M14
5	GB/T6172-2000		Nut M20
6	GB/T848-2002		Washer
7	GB/T6170-2000		Nut M14
8	DXS-03		Board-groupware
9	DXS-04		Fixup-board
10	DXS-05		Pin-suit
11	DXS-06		Cover
12	DXS-07		Load-groupware
13	DXS-08		Valve
14	DXS-09		Latex-cover
15	DJS-1.04		Computation
16	DJS-1.03		Spring
17	DXS-10		Pole-groupware
18	DXS-11		Shaft-cover
19	DJS-2.05		Valve-groupware
20	DJS-2.06		Cover
21	DJS-2.07a		Spring
22	GB/T3452. 1-2005		O-Ring Seal 103X3.55
23	DJS-2. 01		Plug screw
24	DXS-12		Pole-groupware
25	DXS-13		Magnet
26	CDB-F15-1.22		Cover
27	DJS-2.04		Computation
28	GB/T70. 1-2000		Bolt M12X30
29	DXS-14		Latex-Stifed
30	DXS-15		Sign
31	GB/T827-1986		Rivet 2х4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
