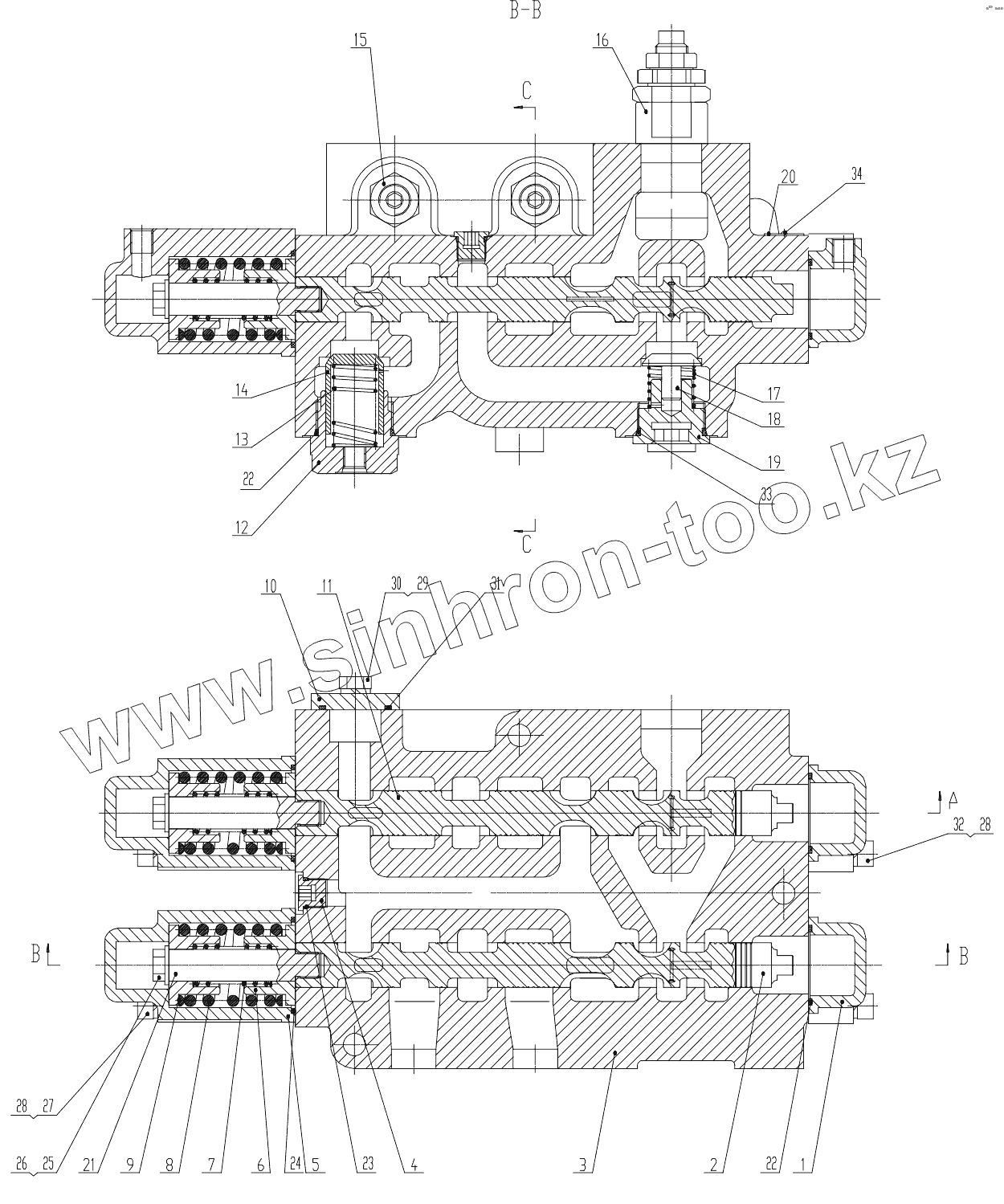

Каталог запасных частей к технике: ChengGong CG-932H. D32-00 Multi way valve

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D32-1		Cover
2	D32-2		Valve-pole
3	D32-3		Valve-style
4	D32-4		Stuff
5	D32-5		Cover
6	D32-6		Washer
7	D32-7		Spring
8	D32-8		Spring
9	D32-9		Washer
10	D32-11		Cover
11	D32-12		Valve-pole
12	D32-13		Cover
13	D32-14		Spring
14	D32-15		Valve
15	D32.1-00		Valve
16	D32.2a-00		Safety Valve
17	D32-16		Spring
18	D32-17		Valve
19	D32-19		Cover
20	D32-20		Sign
21	D32-21		Spring
22	GB/T1235-1976		O-Ring Seal 22X24
23	GB/T1235-1976		O-Ring Seal 22X24
24	GB/T1235-1976		O-Ring Seal 22X24
25	GB/T97.1-2000		Cushion 8
26	GB/T5784-1986		Bolt M12x20
27	GB/T70-2000		Screw
28	GB/T93-1987		Valve
29	GB/T93-1987		Valve
30	GB/T30-2000		Bolt M12x30
31	GB/T1235-1976		O-Ring Seal 22X24
32	GB/T70-1985		Bolt
33	GB/T1235-1976		O-Ring Seal 22X24
34	GB/T827-1986		Rivet 2х4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
