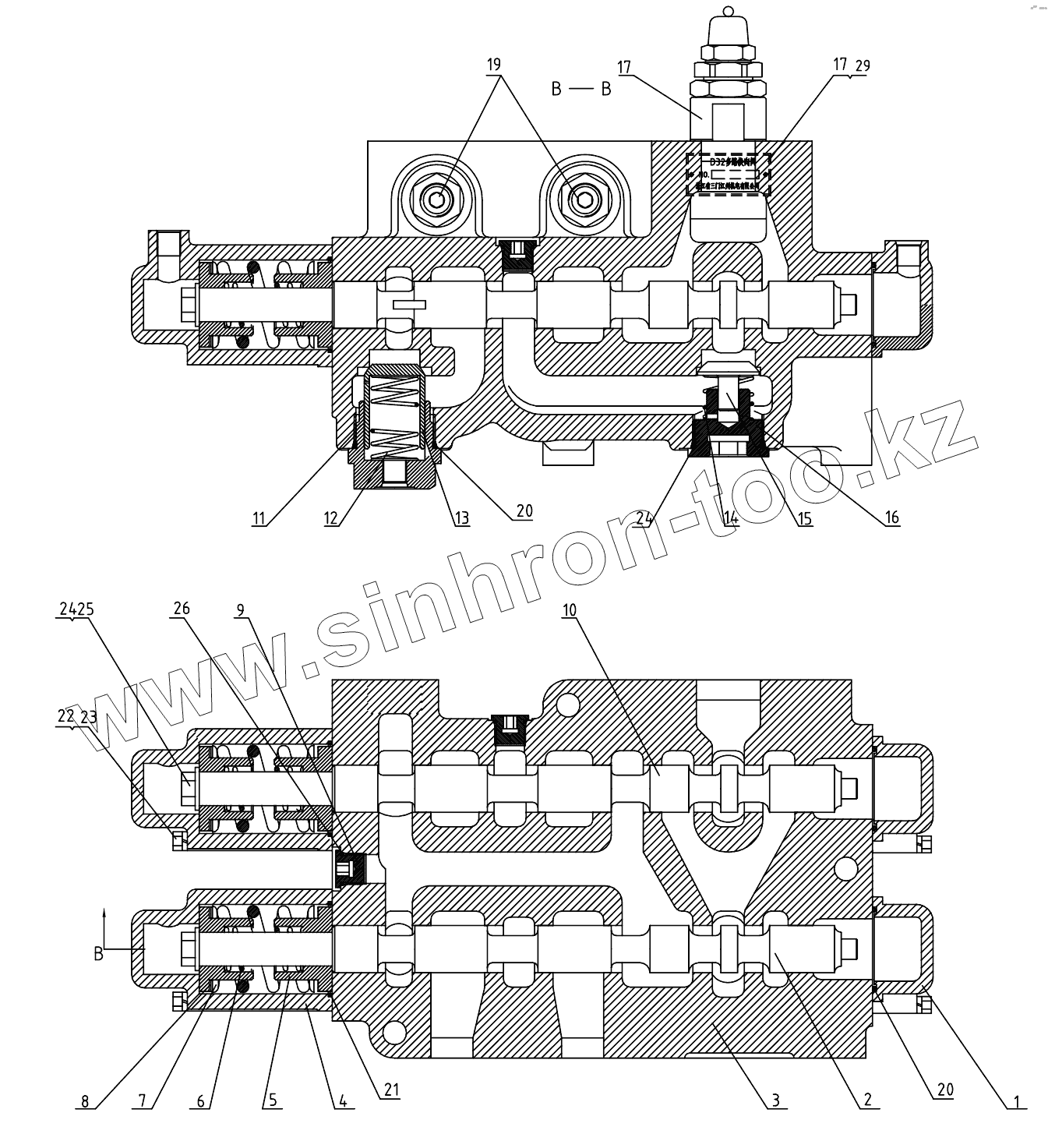

Каталог запасных частей к технике: ChengGong CG-932H. D32-00(JZ) Multi way valve

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

19

20

20

21

22

23

24

24

25

26

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D32-01		Lid
2	D32-02		Valve- pole
3	D32-03		Valve- body
4	D32-04		Lid
5	D32-05		Spring- body
6	D32-06		Spring
7	D32-07		Spring
8	D32-08		Piece
9	D32-09		Stuff
10	D32-11		Cover
11	D32-12		Valve-pole
12	D32-13		Cover
13	D32-14		Spring
14	D32-15		Valve
15	D32-16		Spring
16	D32-17		Valve
17	D32-18		Nameplate
18	D32-19		Cover
19	D32-20		Sign
20	GB/T1235-1976		O-Ring Seal 22X24
21	GB/T1235-1976		O-Ring Seal 22X24
22	GB/T70-2000		Screw
23	GB/T93-2002		Washer 10
24	GB/T97.1-2002		Washer 10
25	GB/T30-2000		Bolt M12x30
26	GB/T1235-1976		O-Ring Seal 22X24
27	GB/T70-2000		Screw
28	GB/T1235-1976		O-Ring Seal 22X24
29	GB/T827-2000		Rivet2x4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
