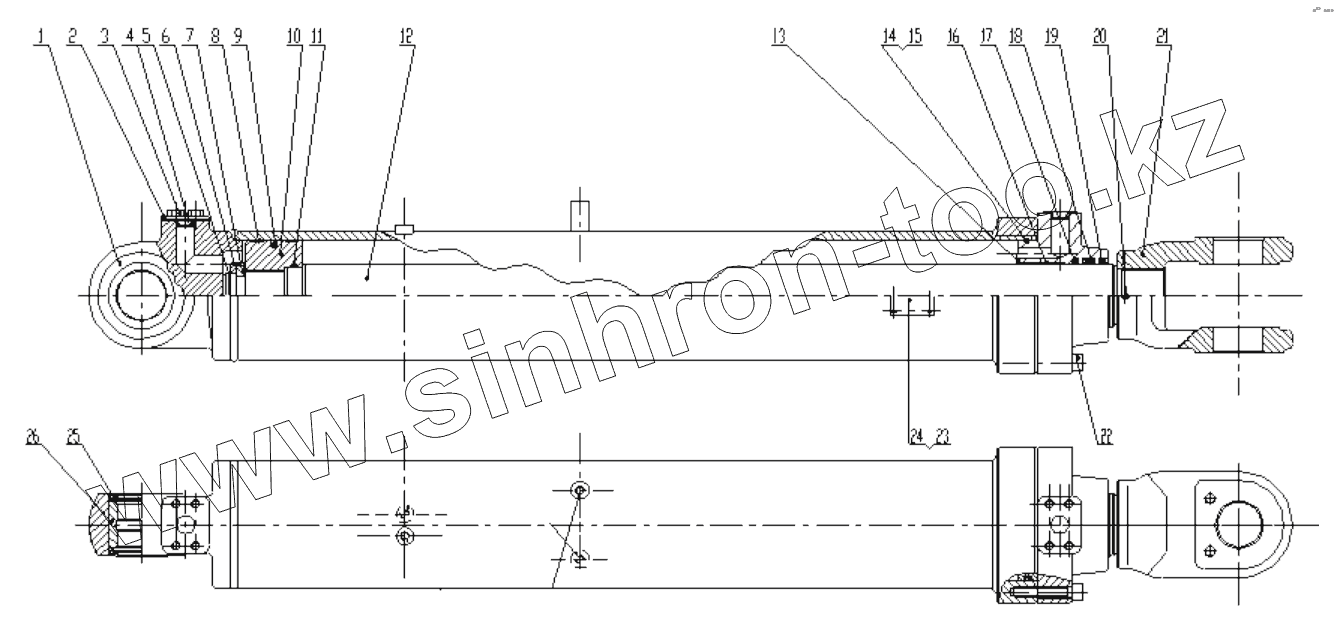

Каталог запасных частей к технике: ChengGong CG-932H. CG933E120/70H.00 Lift Cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CG933E120/70H. 1. 00		Cylinder
2	ZL30BII125/70-10		Cover
3	GB/T30-1976		Bolt M10-12Q
4	JB/ZQ3876-86		Dustproof stuff 20.5
5	GB/T894. 1-1986		Snap Ring70
6	ZL30BII125/75-06		Lock Ring
7	ZL30BII125/75-05		Ring Key
8	WR		WR192х 200х20
9	OK 0120 00701		Piston Seal 120X99 X8
10	CG933E120/70H-01		Piston
11	9-5509		O-Ring
12	CG933E120/70H-02		Pole Piston
13	CG933E120/70H-03		Cylinder Head
14	9-5519		O-Ring
15	G115		Circle
16	WR		WR192х 200х20
17	BR 070A 00601		BR 70X85.5X6
18	BS 7085 P5008		BS 70X85XU 4
19	AY 070A P5008		AY 70X80X8X6
20	GB/T79-1985		Bolt M10X30
21	CG933E120/70H-04		Pole Head
22	GB/T70. 1-2000		Bolt M12X30
23	GB/T867-1986		Rivet
24	Nameplate		Nameplate
25	ZL30BII125/70-09		Ring
26	X30B125/70H-3		Bush

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
