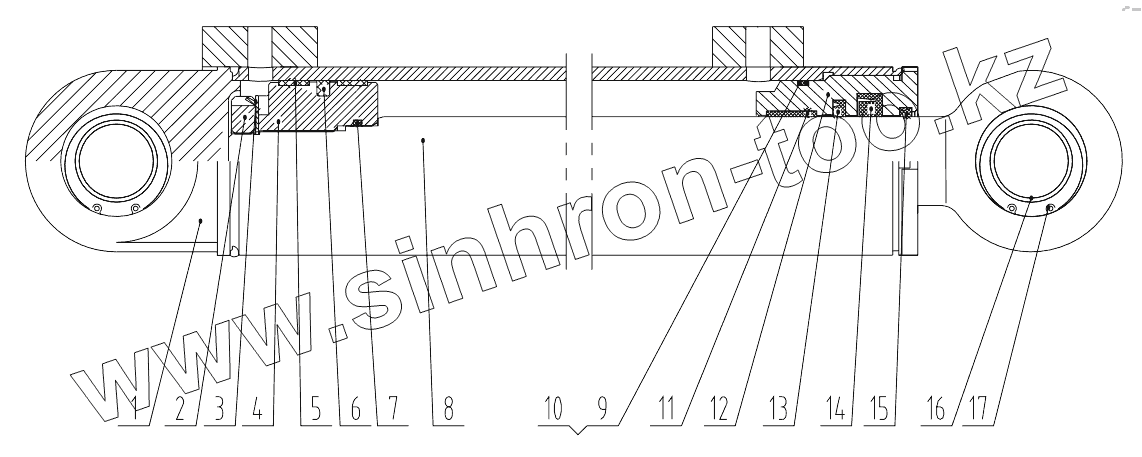

Каталог запасных частей к технике: ChengGong CG-932H. CG932H80/45 Steering Cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CG932H80/45. 1		Cylinder Body
2	Z3BII80/45-02		Nut
3	Z3BII80/45-03		Washer
4	Z3BII80/45-04		Piston
5	FR75X 80X15		Back-up Bearing
6	0Е80Х64.5X6.3		Piston Seal
7	9-5503		O-Ring 34.4X3.1
8	CG932H80/45.2		Piston Rod
9	9-5511		O-Ring 74.4X3.1
10	G75		O-Ring Retainer 70X80 XL 25
11	FR45X 50X25		Back-up Bearing
12	Z3BII80/45-06		Guide Sleeve
13	BR045A00601		Rod Seal
14	BS4555P5008		Rod Seal
15	AY045AP5008		Wiper Scraper Seal
16	GB/T9163-2001		Joint Bearing GE35ES
17	GB/T 893.1-1986		Snap Ring 55

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
