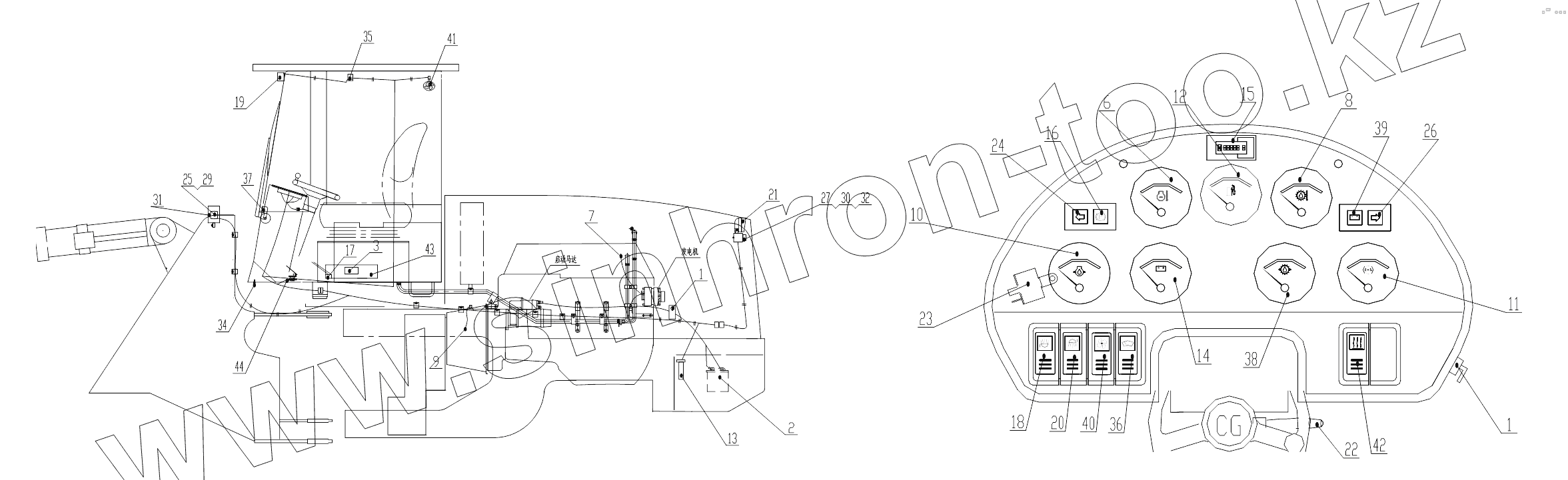

Каталог запасных частей к технике: ChengGong CG-932H. Z33E15T7 Electrical Component Location Assembly
1
1
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JK862A | Battery Disconnect SW | |
| 2 | 6-QW-120B | Battery | |
| 3 | HG4735 | Fuse box | |
| 5 | JK432 | Key Switch | |
| 6 | DW-2CH/40-120°C | Water Temp. Gauge | |
| 7 | WG-2/R1/2 | Water Temp. Sensor | |
| 8 | DW-2CH/40-140°C | Trans. Oil Temp. Gauge | |
| 9 | WG-2/M14X1.5 | Oil Temp. Sensor | |
| 10 | YT-202CH/0-3.2MPa | Trans. Oil pressure gauge | |
| 11 | YT-202CH/0-1.2MPa | Brake pressure gauge | |
| 12 | DR-2 | Oil Level gauge | |
| 13 | RG-4 | Oil Level sensor | |
| 14 | DV-2CH/18-32V | Voltmeter | |
| 15 | 701DN001O1248D2060A | Hour meter | |
| 16 | 2.32LED | Braking Light | |
| 17 | WK-3 | Braking | |
| 18 | JK981-000-3.67 | Rear Light SW. | |
| 19 | CG.L | Light | |
| 20 | JK981-000-3.67 | Rear Light SW. | |
| 21 | CG.L | Light | |
| 22 | 303A | Lamp SW | |
| 23 | JA3501A/24H-3-R | Turning Flasher | |
| 24 | 3.2LED | Turn Indicator | |
| 25 | 21W | Front turn Indicator | |
| 26 | 3.2LED | Turn Indicator | |
| 27 | CG.S-21W | Turn Indicator | |
| 28 | 2W | Instrument light | |
| 29 | CG.S-21W | Turn Indicator | |
| 30 | CG.E8 | Rear small light | |
| 31 | CG.L | Light | |
| 32 | CG.E | Braking Light | |
| 33 | DLA-110 | Horn SW | |
| 34 | DL-224EG | Horn | |
| 35 | DZ106 | Bricket Light | |
| 36 | JK981-045-2.5 | Front Wiper SW. | |
| 37 | CG30E-B/600 | Wiper | |
| 38 | YT-202CH/0-0.8MPa | Engine Oil pressure | |
| 39 | 2.16/LED | Battery Charge Indicator | |
| 40 | JK981-000-2.8 | Fan Switch | |
| 41 | DQ-8 | Warming | |
| 42 | JK981-000 | Handle lockup SW. | |
| 43 | NF33E | Braking lamp operation | |
| 44 | JN150 | Braking Light |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
