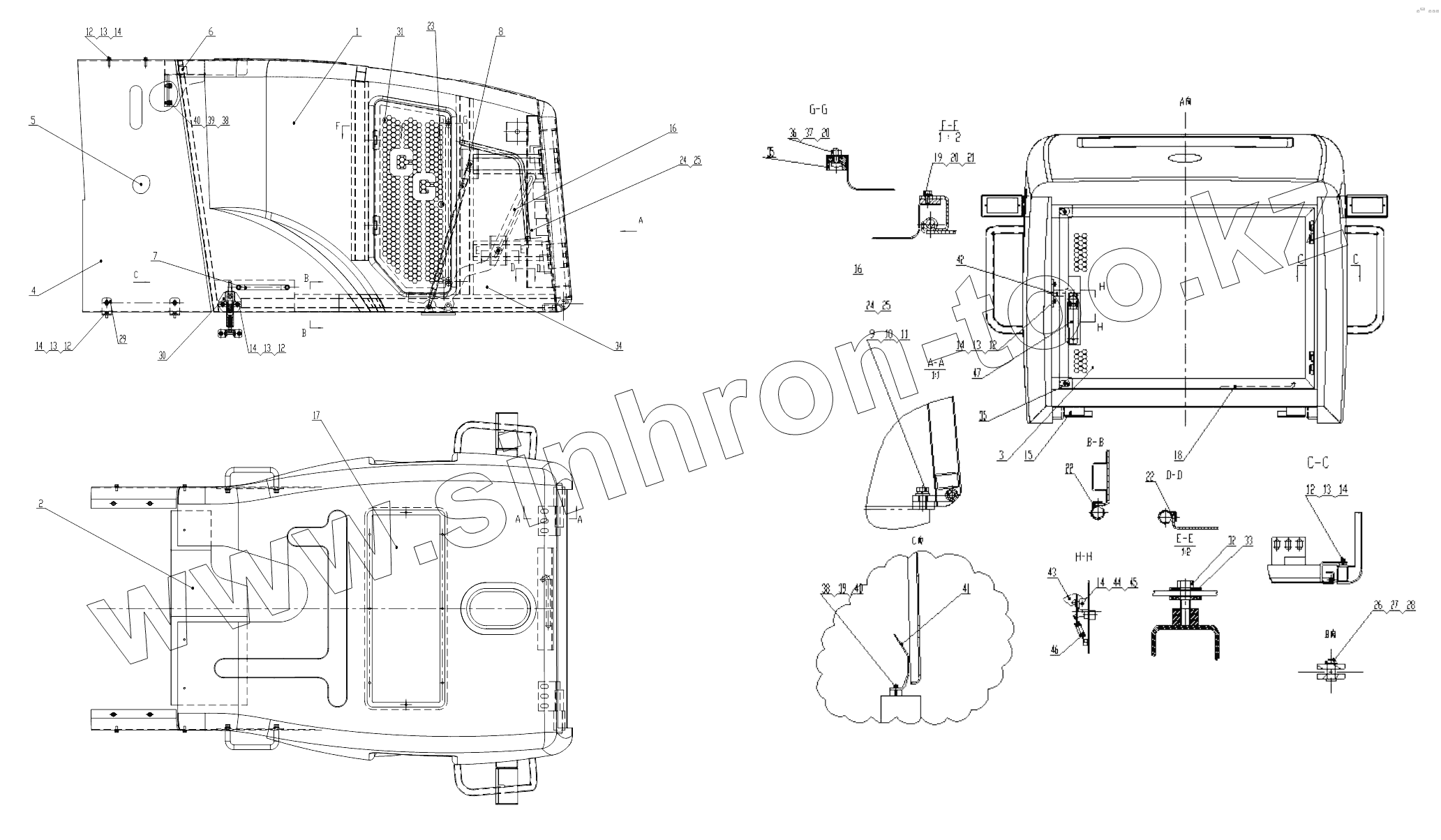

Каталог запасных частей к технике: ChengGong CG-932H. Z33E12T8 Frame Group (IV)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

12

12

12

13

13

13

13

13

14

14

14

14

14

14

15

16

16

17

18

19

20

20

21

22

22

23

24

24

25

25

26

27

28

29

30

31

32

33

34

35

35

36

37

38

39

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z33E120901T7		Main Hood
2	Z33E120902		Supporting
3	Z33E120903T7		Rear Door
4	Z33E120900001T7		Left Plate
5	Z33E120900002T7		Right Plate
6	Z50G120900004T15		Shock Absorber
7	Z33E120900003		Gripe
8	YQ14/28-465-1070		Pneumatic spring
9	GB/T5783-2000		Connector
10	GB/T93-1987		Valve
11	GB/T97.1-2002		Washer 10
12	GB/T5783-2000		Connector
13	GB/T93-1987		Valve
14	GB/T96.1-2002		Washer 10
15	Z33E120900004		Gemel
16	Z33E120900005		Bracket
17	Z33E120900006		Plate
18	Z50F1209045		Locker
19	GB/T5783-2000		Connector
20	GB/T93-1987		Valve
21	GB/T96.1-2002		Washer 10
22	Rubber		Rubber
23	CGMSWY		Lock
24	Z33E120900007T7		Left Bracket
25	Z33E120900008T7		Right Bracket
26	GB/T882-2000		Pin
27	GB/T91-2000		Pin 4.5х45
28	GB/T95-2002		Washer 12
29	Z33E120904		Bracket
30	CGMS415		Hood Lock
31	Z33E120905		Side Door
32	GB/T5782-2000		Bolt
33	GB/T96.2-2002		Washer
34	Foam		Foam
35	Z50E120902002		Shock absorber
36	GB/T818-2000		Bolt M4x20
37	GB6175-2000		Nut
38	GB/T5783-2000		Connector
39	GB/T93-1987		Valve
40	GB/T96.1-2002		Washer 10
41	Z33E120900010		Bracket
42	Z55S120906T6		Pin
43	Z3BII120604002		Hook
44	Z3BII120604003		Pin
45	GB/T91-2000		Pin 4.5х45
46	Z3BII120604008		Spring coil
47	GMS501B		Locker

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
