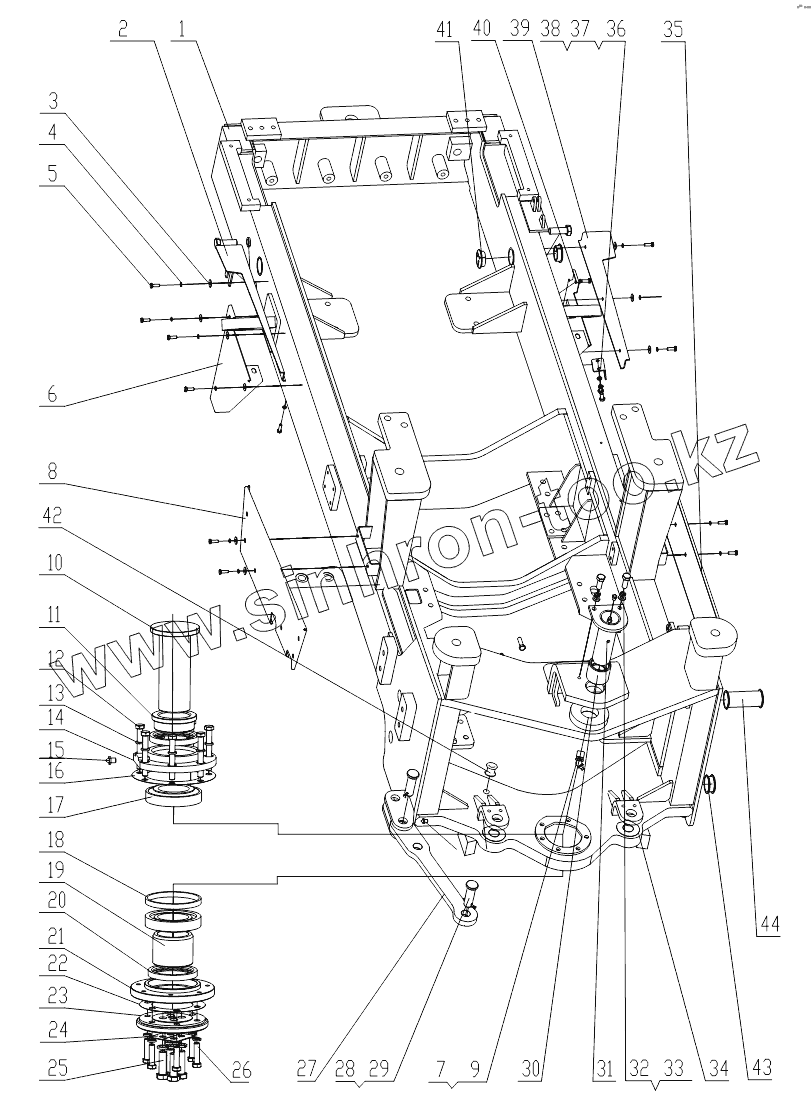

Каталог запасных частей к технике: ChengGong CG-932H. Z33E12T8 Frame Group (II)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z33E1210T7 | Rear Frame | |
| 2 | Z33E1215T7 | board | |
| 3 | GB/T96.1-2002 | Washer 10 | |
| 4 | GB/T93-87 | Washer 20 | |
| 5 | GB/T5783-2000 | Connector | |
| 6 | Z33E120000017 | board | |
| 7 | Z5E2120000005T8 | Oil Cup | |
| 8 | Z33E120000012T7 | Left Surrounding Plate | |
| 9 | GB/T6173-2000 | Nut | |
| 10 | Z33E120000003 | Lower Pin Shaft | |
| 11 | Z30120000013 | Snap Ring | |
| 12 | GB/T5783-2000 | Connector | |
| 13 | GB/T93-87 | Washer 20 | |
| 14 | Z30120000014 | Bearing Cover | |
| 15 | JB/T7940.1-95 | Oil Cup M10x1 | |
| 16 | Z30120000015 | Shim | |
| 17 | GB292-94 | Bearing | |
| 18 | Z33E120000001 | Snap Ring | |
| 19 | Z33E120000004 | Snap Ring | |
| 20 | HG4-692-67 | Oil Seal PD60x80x12 | |
| 21 | Z33E120000002T7 | Lower Bearing Cover | |
| 22 | Z30120000021 | Shim | |
| 23 | Z33E120000007 | Hole Plate | |
| 24 | Z30120000020 | Washer | |
| 25 | GB/T5783-2000 | Connector | |
| 26 | GB/T5783-2000 | Connector | |
| 27 | Z33E120000005 | Lock Rod | |
| 28 | Z30120000001 | Pin | |
| 29 | GB/T91-86 | Pin 10х60 | |
| 30 | Z3BII120000004 | Bush | |
| 31 | Z33E1213 | Upper Hinge Pin | |
| 32 | GB/T93-87 | Washer 20 | |
| 33 | GB/T5783-2000 | Connector | |
| 34 | Z30E120000006T1 | Shim | |
| 35 | Z33E120000013T7 | Right Surrounding Plate | |
| 36 | Z33E120000028T8 | base | |
| 37 | GB/T93-87 | Washer 20 | |
| 38 | GB/T5783-2000 | Connector | |
| 39 | Z33E1214T7 | Board | |
| 40 | Z33E120000014 | Board | |
| 41 | Z5E2120000001T8 | Rubber band | |
| 42 | Z33E120000032 | Rubber band | |
| 43 | Z33E120000034 | Rubber band | |
| 44 | Z33E120000035 | Rubber band |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
