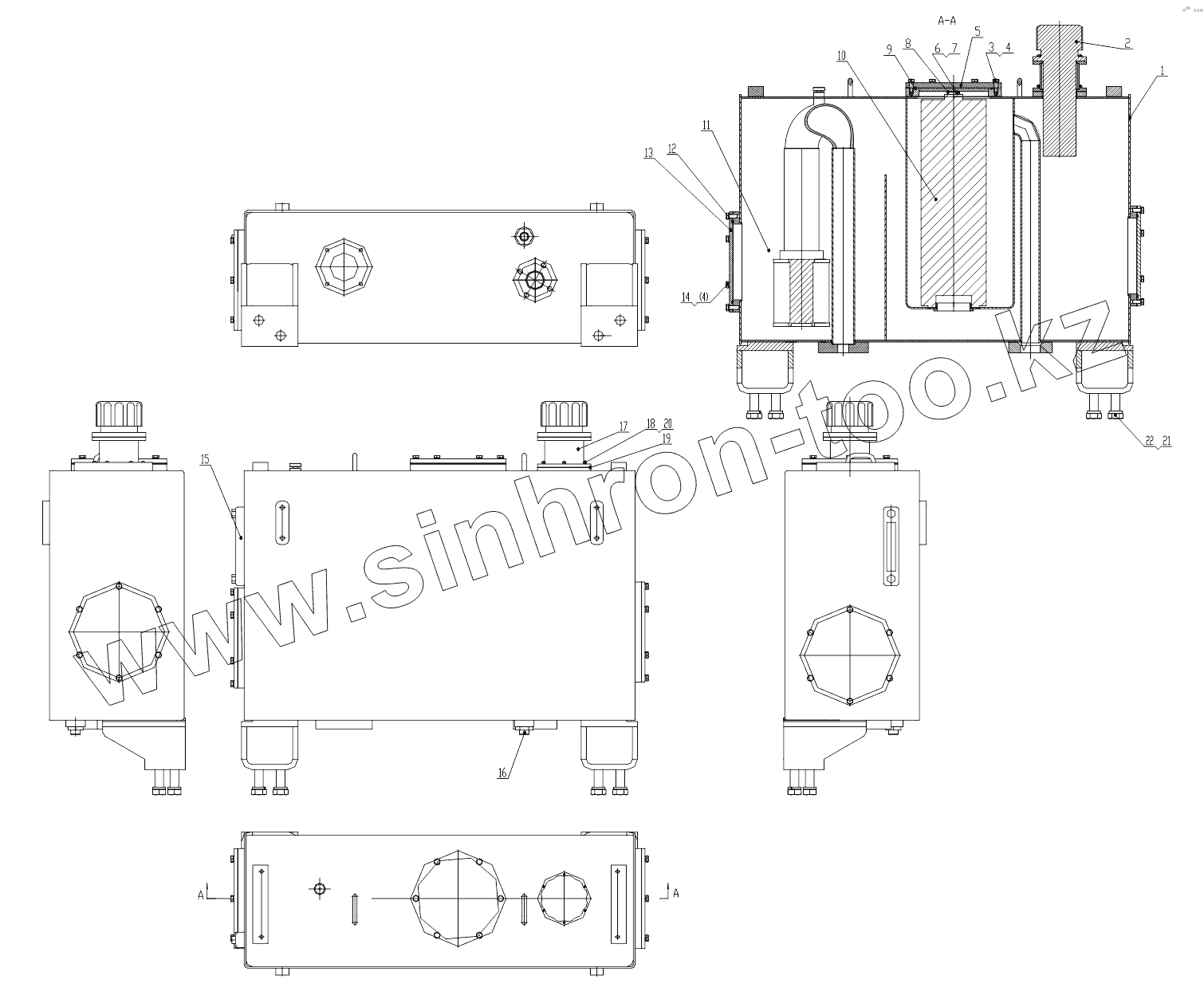

Каталог запасных частей к технике: ChengGong CG-932H. Z33E1001T7 Hydraulic Oil Tank
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z33E100101T7 | Oil Tank | |
| 2 | QL-35A-00 | Air Cleaner | |
| 3 | GB/T5783-2000 | Connector | |
| 4 | GB/T93-1987 | Valve | |
| 5 | Z33E100100001 | Plate | |
| 6 | GB/T97.1-2000 | Cushion 8 | |
| 7 | GB/T5783-2000 | Connector | |
| 8 | CG50.10.4-3 | Spring | |
| 9 | GB/T3452.1-2005 | O-Ring | |
| 10 | LX331B | Filter Net r | |
| 11 | SFM-679A | Filter | |
| 12 | GB/T3452.1-2005 | O-Ring | |
| 13 | Z35C100100014 | Flange | |
| 14 | GB/T5783-2000 | Connector | |
| 15 | YWZ-150 | Instrument | |
| 16 | 1CH-22-33 | Connector | |
| 17 | Z33E100102 | Seat | |
| 18 | GB/T818-2000 | Bolt M4x20 | |
| 19 | GB/T3452.1-2005 | O-Ring | |
| 20 | GB/T93-1987 | Valve | |
| 21 | GB/T5783-2000 | Connector | |
| 22 | GB/T93-1987 | Valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
