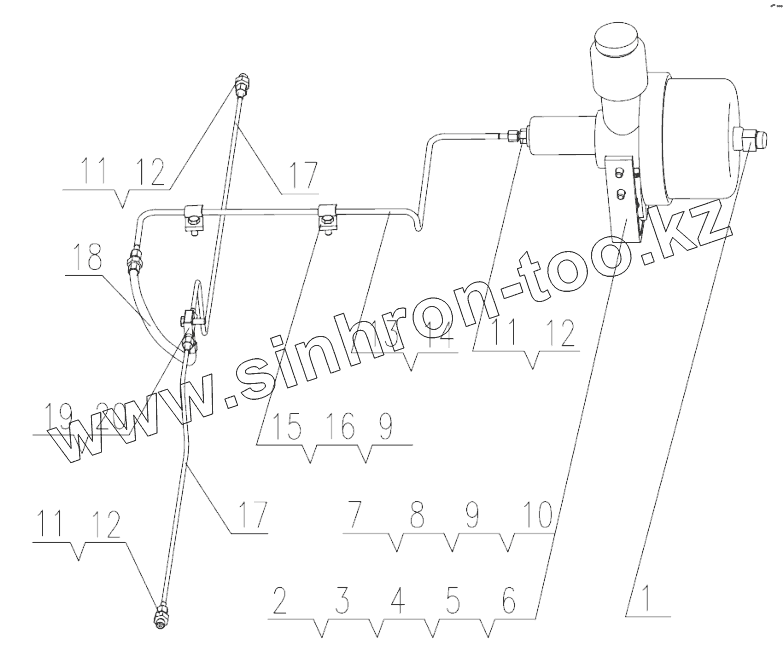

Каталог запасных частей к технике: Changlin ZL50H. Z50H.9C Brake System (3)
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
12
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50G.9D-1 | Joint | |
| 2 | W-18-00078 | Booster ass’y | |
| 3 | B-G057830-00037 | Bolt | |
| 4 | B-G000930-00003 | Washer | |
| 5 | B-G00097B-00004 | Washer | |
| 6 | B-G061700-00007 | Nut | |
| 7 | Z50B.9.2A.1 | Support | |
| 8 | B-G057830-00006 | Blot | |
| 9 | B-G000930-00001 | Washer | |
| 10 | B-G00097B-00002 | Washer | |
| 11 | Z50E.9N-1 | Joint | |
| 12 | B-J010020-00002 | Washer | |
| 13 | Z50G.9K.3 | Oil pipe | |
| 14 | B-Q020710-00098 | O-ring | |
| 15 | B-Q020050-00010 | Nip | |
| 16 | B-G057830-00001 | Bolt | |
| 17 | Z50G.9K.6 | Oil pipe | |
| 18 | W-13-00093 | Oil pipe | |
| 19 | Z50E.9N-2 | Tee joint | |
| 20 | B-G057830-00146 | Bolt |
