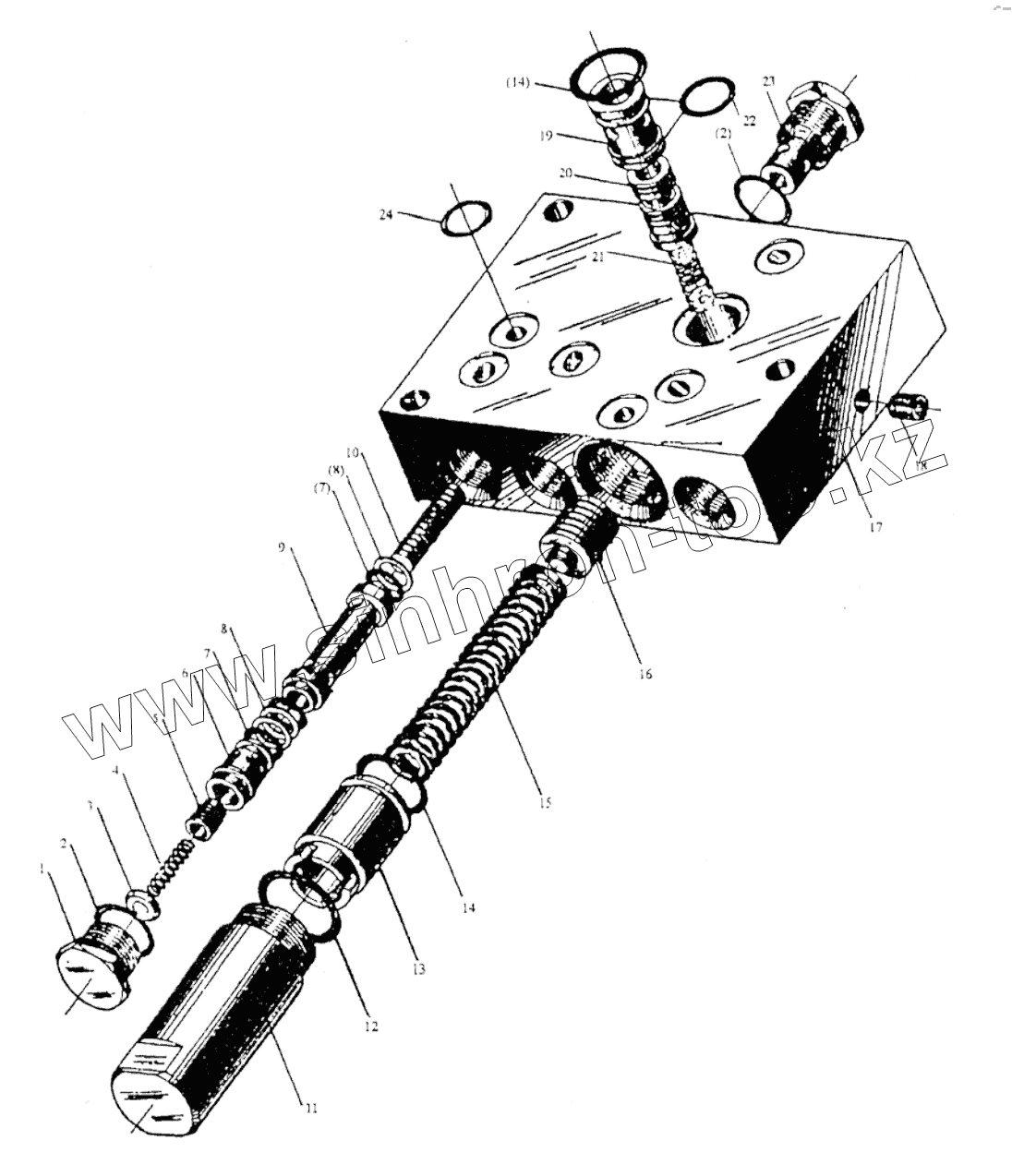

Каталог запасных частей к технике: Changlin ZL50H. Z50H.4.7.1 Distributing Valve Assy
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z30.4.12-12 | Screw | |
| 2 | B-Q020710-00042 | O-ring | |
| 3 | Z30.4.12-11 | Spring | |
| 4 | Z30.4.12-10 | Spring seat | |
| 5 | Z50B.4.7.1-1 | One-way valve | |
| 6 | Z30.4.12-9 | One-way valve bush | |
| 7 | B-Q020710-00024 | O-ring | |
| 8 | B-Q020780-00001 | Seal ring | |
| 9 | Z30.4.12-7 | Valve bush | |
| 10 | Z30.4.12-6 | Valve core | |
| 11 | Z30.4.12-13 | Valve hood | |
| 12 | B-Q020710-00056 | O-ring | |
| 13 | Z30.4.12-3 | Valve bush | |
| 14 | B-Q020710-00047 | O-ring | |
| 15 | Z30.4.12-2 | Spring | |
| 16 | Z30.4.12-4 | Valve core | |
| 17 | Z30.4.12-1 | Valve case | |
| 18 | W-10-00008 | Screw | |
| 19 | Z30.4.12-14 | Valve sleeve | |
| 20 | Z30.4.12-15 | Valve core | |
| 21 | Z30.4.12-16 | Spring | |
| 22 | B-Q020710-00033 | O-ring | |
| 23 | Z30.4.12-5 | Screw | |
| 24 | B-Q020710-00029 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
