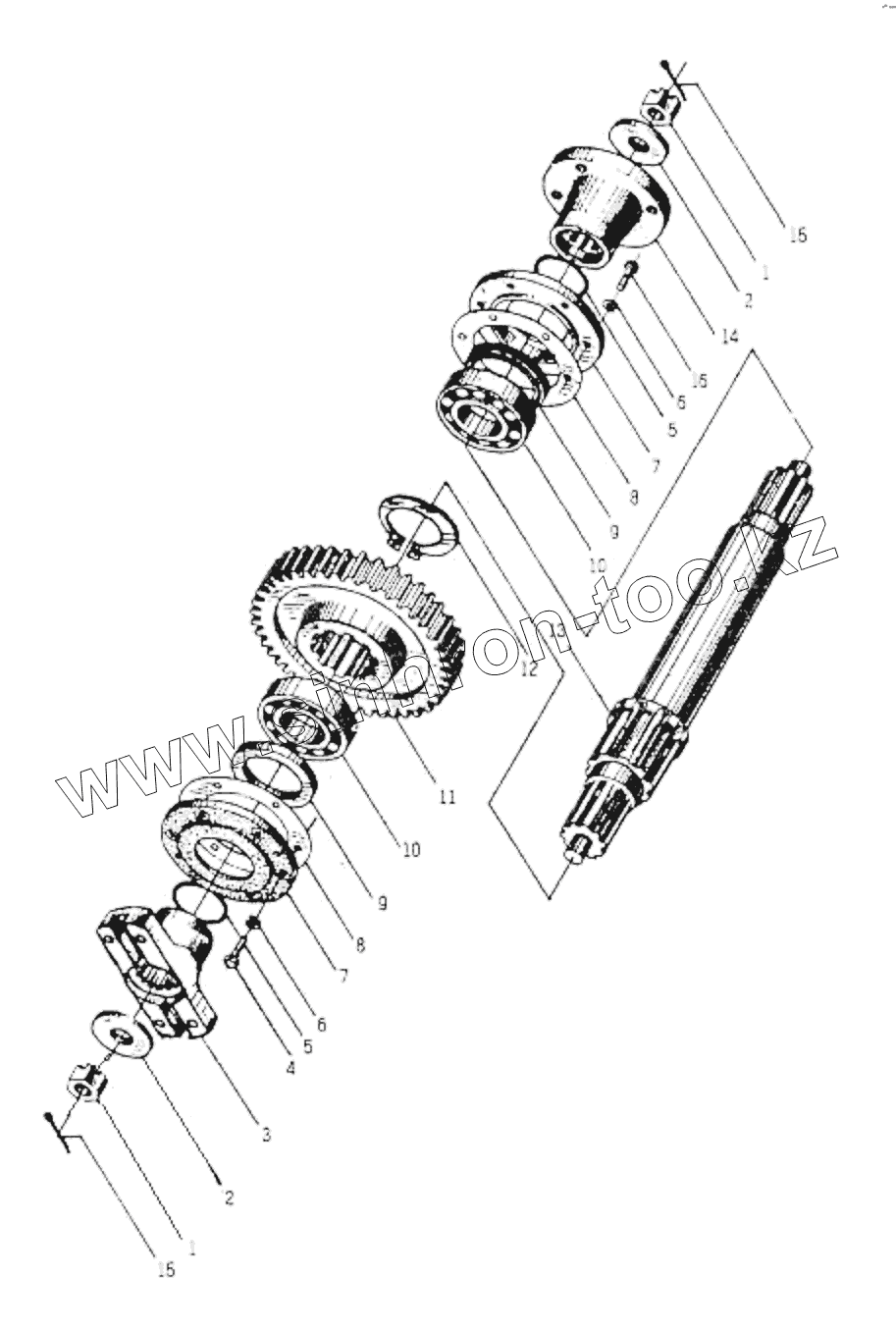

Каталог запасных частей к технике: Changlin ZL50H. Z50H.4.1 Output Shaft Assy
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G094590-00003 | Nut | |
| 2 | Z50B.4.1-6 | Washer | |
| 3 | Z50E.4E.1-1 | Front flange | |
| 4 | B-G057830-00006 | Blot | |
| 5 | B-Q020710-00088 | O-ring | |
| 6 | B-G000930-00001 | Washer | |
| 7 | Z50B.4.1-2 | Bearing cover | |
| 8 | Z50B.4.1-3C | Paper pad | |
| 9 | W-15-00115 | Oil seal | |
| 10 | B-G002970-00019 | Bearing | |
| 11 | Z50E.4C.1-1 | Output shaft gear | |
| 12 | B-G00894A-00023 | Retainer | |
| 13 | Z50E.4E.1-4 | Output shaft | |
| 14 | Z50E.4E.1-5 | Rear flange | |
| 15 | B-G000910-00049 | Cotter pin | |
| 16 | B-G057830-00010 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
