Каталог запасных частей к технике: Changlin ZL50H. Z50H.17C Vehicle Body And Accessory
1
2
3
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53

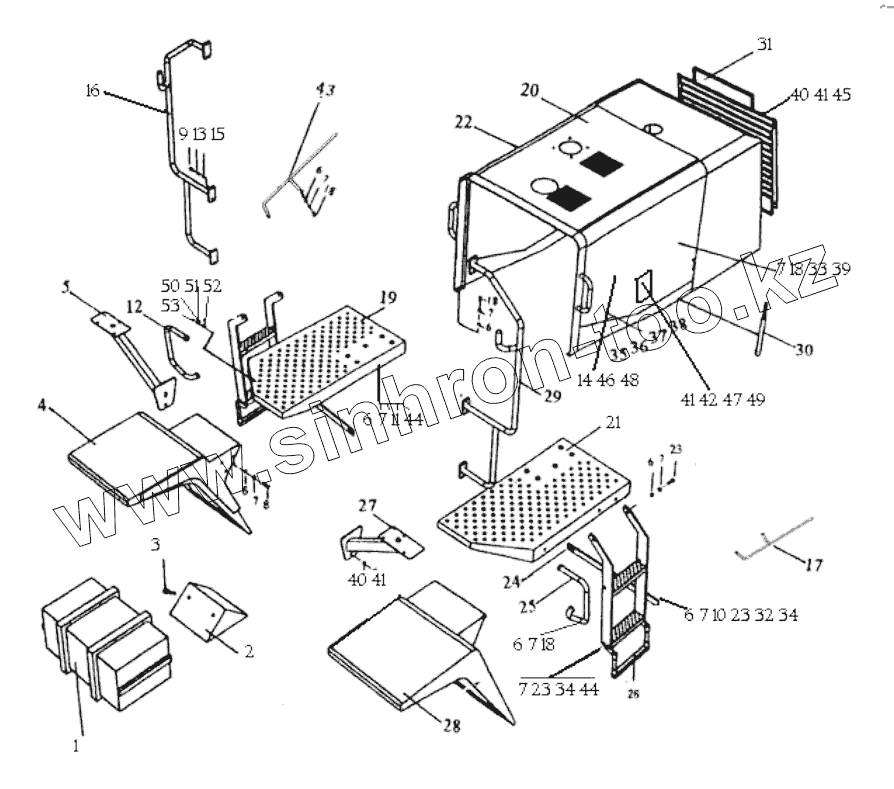

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50H.17.1 | Spare part tool box | |
| 2 | Z30.17-1 | Pad | |
| 3 | Z30.17-4 | Screw | |
| 4 | Z50E.17F.7 | R front dishboard | |
| 5 | Z50E.17F.5 | R front lamp | |
| 6 | B-G00097B-00004 | Washer | |
| 7 | B-G000930-00003 | Washer | |
| 8 | B-G057830-00043 | Bolt | |
| 9 | B-G061700-00035 | Nut | |
| 10 | B-G061700-00007 | Nut | |
| 11 | B-G057830-00048 | Bolt | |
| 12 | Z50H.17.6 | Right front handrail | |
| 13 | B-G000930-00017 | Washer | |
| 14 | B-G00097B-00023 | Washer | |
| 15 | B-G057830-00143 | Bolt | |
| 16 | Z30.17Q.5B | R reflector supporting | |
| 17 | Z50H.17.8 | Right rear handrail | |
| 18 | B-G057830-00030 | Bolt | |
| 19 | Z50H.17.3 | Right pedal | |
| 20 | Z50H.17C.1 | Engine hood | |
| 21 | Z50H.17.4 | Left pedal | |
| 22 | Z50E.17F.1A.2 | Right door | |
| 23 | B-G057830-00041 | Bolt | |
| 24 | Z50G.17-2 | Support iron | |
| 25 | Z50H.17.7 | Left front handrail | |
| 26 | Z50H.17.10 | Ladder | |
| 27 | Z50E.17F.6 | L front lamp supporting | |
| 28 | Z50E.17F.8 | L front dishboard | |
| 29 | Z30.17Q.4B | L reflector supporting | |
| 30 | W-09-00014 | Air spring | |
| 31 | Z50G.17J.1.3 | Grill | |
| 32 | B-G057830-00050 | Bolt | |
| 33 | B-Q020490-00003 | Washer | |
| 34 | B-G057830-00037 | Bolt | |
| 35 | Z30.16.4E-15 | Pressure stripe | |
| 36 | Z50E.17F.1A-3 | Plate | |
| 37 | Z50G.17H.1.2.1 | Support | |
| 38 | Z50E.17F.1.10 | Hinge | |
| 39 | Z50E.17F.1A.1 | Left door | |
| 40 | B-G057830-00006 | Blot | |
| 41 | B-G000930-00001 | Washer | |
| 42 | B-Q020490-00001 | Washer | |
| 43 | Z50H.17.2 | Left rear handrail | |
| 44 | B-G061700-00004 | Nut | |
| 45 | B-G00097B-00002 | Washer | |
| 46 | B-G000910-00025 | Pin | |
| 47 | B-G061700-00001 | Nut | |
| 48 | B-G008820-00046 | Pin | |
| 49 | B-G057830-00010 | Bolt | |
| 50 | B-G00097B-00014 | Washer | |
| 51 | B-G000930-00010 | Washer | |
| 52 | B-G061700-00021 | Nut | |
| 53 | B-G057830-00120 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
