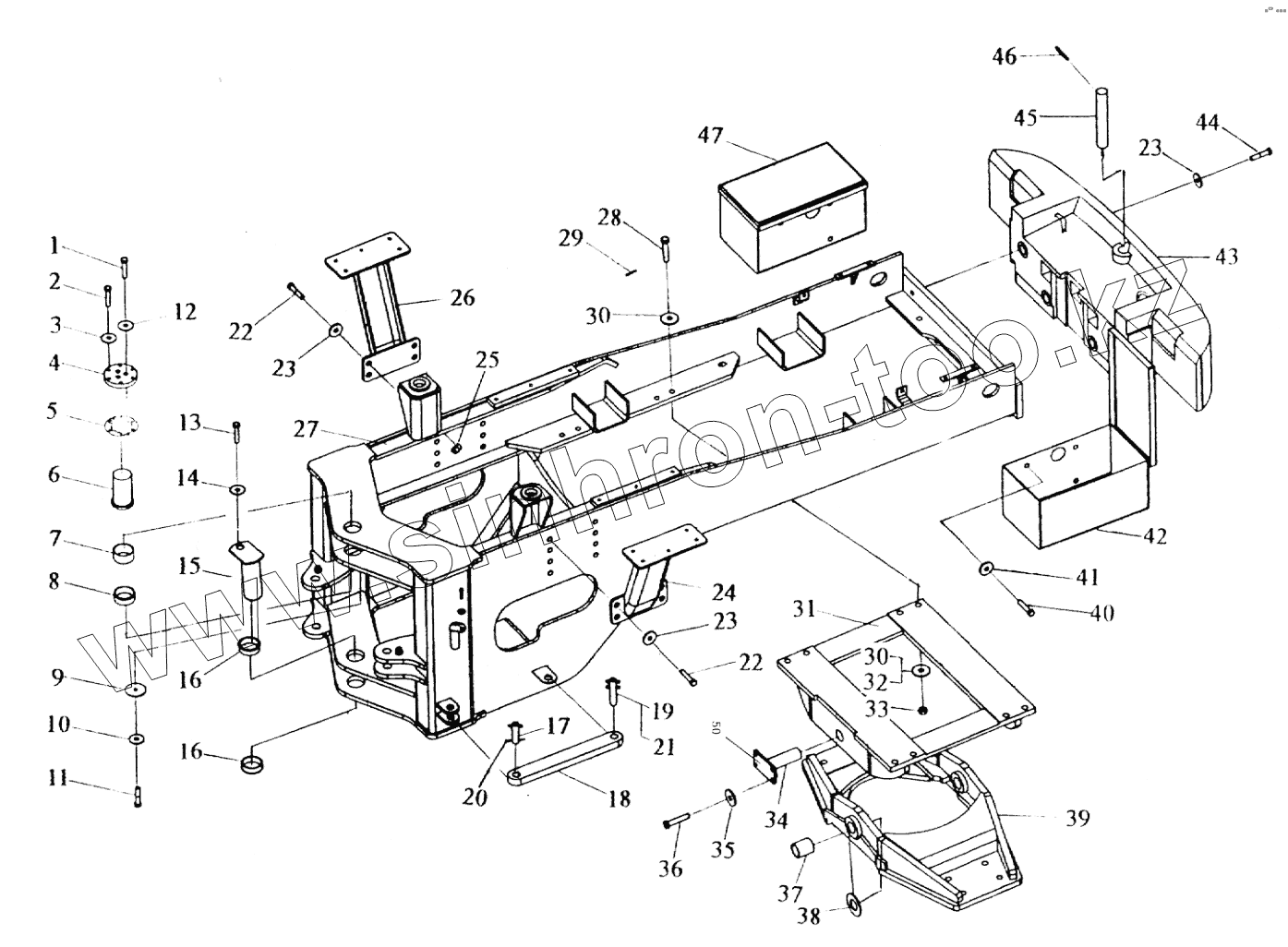

Каталог запасных частей к технике: Changlin ZL50H. Z50H.12C Frame Assy (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G057850-00064 | Bolt | |
| 2 | B-G057820-00040 | Bolt | |
| 3 | B-Q020490-00003 | Washer | |
| 4 | Z50G.12D-1 | Cover board | |
| 5 | Z60F.12-4 | Shim | |
| 6 | Z60F.12-5 | Shim | |
| 7 | Z60F.12-6 | Shim | |
| 8 | Z50G.12D-5 | Upper hinge shaft | |
| 9 | Z60F.12-3 | Bushing | |
| 10 | Z60F.12-12 | Bushing | |
| 11 | Z60F.12-10 | Baffle | |
| 12 | B-Q020490-00007 | Washer | |
| 13 | B-G057830-00067 | Bolt | |
| 14 | B-Q020490-00011 | Washer | |
| 15 | B-G057830-00065 | Bolt | |
| 16 | B-Q01201E-00003 | Washer | |
| 17 | B-Q01201F-00034 | Hinge pin | |
| 18 | Z60F.12-13 | Bushing | |
| 19 | Z50B.12.14 | Pin | |
| 20 | Z50B.12A.3 | Frame lock | |
| 21 | Z50B.12.15 | Pin | |
| 22 | B-G000910-00008 | Pin | |
| 23 | Z50B.12.16 | Locking pin | |
| 24 | B-G057820-00225 | Bolt | |
| 25 | B-Q020490-00015 | Washer | |
| 26 | Z50G.12A.2 | Left bracket | |
| 27 | B-G061700-00023 | Nut | |
| 28 | Z50G.12A.3 | Right bracket | |
| 29 | 957.12.1 | Rear frame | |
| 30 | Z50B.12-8 | Bolt | |
| 31 | B-G000910-00049 | Cotter pin | |
| 32 | B-G008480-00007 | Washer | |
| 33 | Z50B.12.6 | Upper balance frame | |
| 34 | B-G000930-00010 | Washer | |
| 35 | B-G061780-00008 | Nut | |
| 36 | Z50E.32-1 | Pin | |
| 37 | B-G000930-00003 | Washer | |
| 38 | B-G057830-00030 | Bolt | |
| 39 | Z50B.12-10 | Bushing | |
| 40 | Z50B.12-7 | Washer | |
| 41 | Z50G.12D.4 | Lower balance frame | |
| 42 | B-G057830-00100 | Bolt | |
| 43 | B-Q020490-00011 | Washer | |
| 44 | Z50E.12F.5B | Left battery | |
| 45 | Z50G.12B.3A | Balance weight | |
| 46 | B-G057820-00153 | Bolt | |
| 47 | Z50B.12-12 | Pin | |
| 48 | Z50B.12.17 | Locking pin | |
| 49 | Z50E.12F.6B | Right battery box | |
| 50 | Z50E.32-2 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
