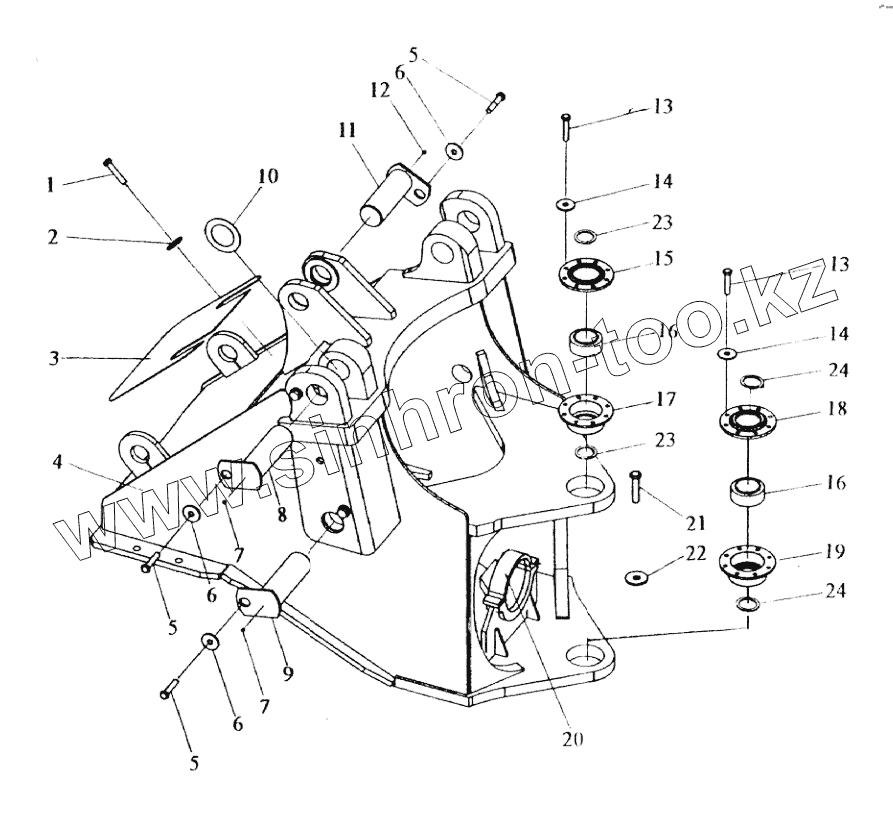

Каталог запасных частей к технике: Changlin ZL50H. Z50H.12C Frame Assy (1)
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G057830-00028 | Bolt | |
| 2 | B-G000930-00003 | Washer | |
| 3 | Z50G.12.7 | Front cover | |
| 4 | Z50G.12Н.1 | Front frame | |
| 5 | B-G057830-00065 | Bolt | |
| 6 | B-Q01201E-00003 | Washer | |
| 7 | B-J07940A-00001 | Grease fitting | |
| 8 | Z50B.12.13А | Upper pin | |
| 9 | Z50G.12D.3 | Lower pin | |
| 10 | B-Q01201C-00008 | Washer | |
| 11 | B-Q01201F-00002 | Hinge pin | |
| 12 | B-J07940A-00001 | Grease fitting | |
| 13 | B-G057860-00040 | Bolt | |
| 14 | B-Q020490-00005 | Washer | |
| 15 | Z50G.12D-4 | Upper bearing cover | |
| 16 | B-G091630-00008 | Bearing | |
| 17 | Z50G.12D-2 | Upper bearing cover | |
| 18 | Z50G.12D-6 | Lower bearing cover | |
| 19 | Z50G.12D-3 | Lower bearing cover | |
| 20 | Z50B.12.2Е.2 | Plate | |
| 21 | B-G057820-00172 | Bolt | |
| 22 | B-G000930-00005 | Washer | |
| 23 | B-G10708C-00002 | Dust ring | |
| 24 | B-G10708C-00007 | Dust ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
