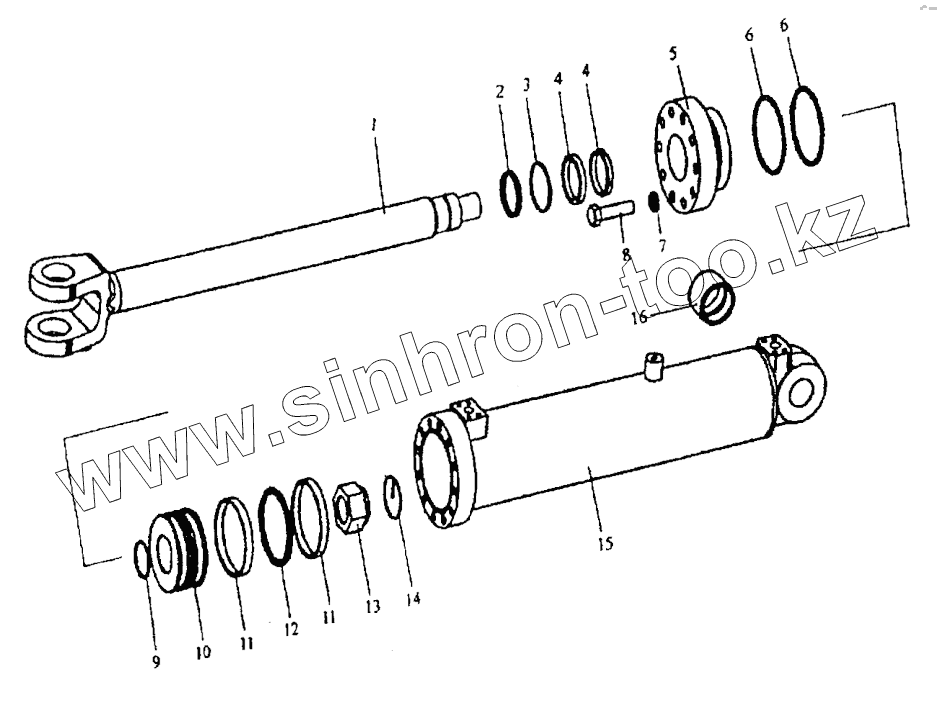

Каталог запасных частей к технике: Changlin ZL50H. Z50G.34.1 Lift Arm Cylinder
1
2
3
4
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50E.34F.1.1 | Piston rod | |
| 2 | B-G10708C-00014 | Dust seal | |
| 3 | B-G010710-00002 | O-ring | |
| 4 | B-G10708A-00010 | Seal ring | |
| 5 | Z50B.14.10B-1 | Cylinder head | |
| 6 | B-Q020710-00108 | O-ring | |
| 7 | B-G000930-00006 | Bolt | |
| 8 | B-G057850-00021 | Bolt | |
| 9 | B-Q020710-00085 | O-ring | |
| 10 | Z50B.14.10B-2 | Piston | |
| 11 | Z50B.14.10B-4 | Back-up ring | |
| 12 | W-15-00076 | O-ring | |
| 13 | Z50B.14.10B-3 | Nut | |
| 14 | Z50B.14.10-6 | Wire snap ring | |
| 15 | Z50B.14.10B.2 | Cylinder body | |
| 16 | Z50B.14.10-7 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
