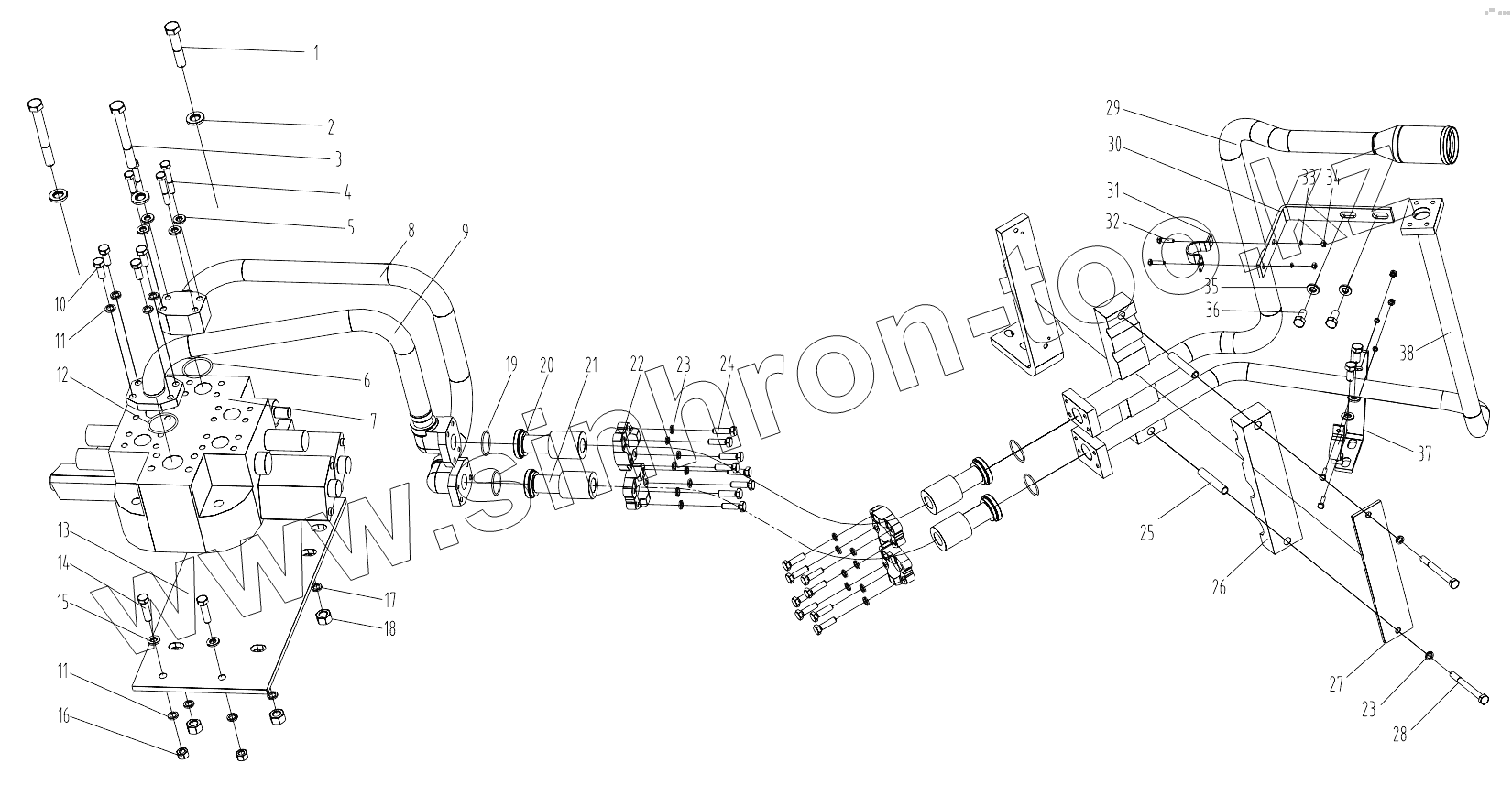

Каталог запасных частей к технике: Changlin ZL50H. Z50G.14T Hydraulic System (5)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B-G057820-00074		Bolt
2	B-Q020490-00007		Washer
3	B-G057820-00091		Bolt
4	B-G057820-00017		Bolt
5	B-Q020490-00001		Washer
6	B-Q020710-00071		O-ring
7	W-07-00028		Joint body
8	Z50G.14.13		Tube
9	Z50G.14.23		Tube
10	B-G057830-00034		Bolt
11	B-G000930-00003		Washer
12	B-Q020710-00077		0-ring
13	Z50G.14-11		Plate
14	B-G057830-00043		Bolt
15	B-Q020490-00003		Washer
16	B-G061700-00007		Nut
17	B-G000930-00006		Bolt
18	B-G061700-00014		Nut
19	W-15-00108		O-ring
20	Z50G.14.7		Hose
21	W-16-00140		Hose
22	B-Q020140-00003		Separated flange
23	B-G000930-00001		Washer
24	B-G057830-00009		Bolt
25	Z60F.14-9		Bushing
26	Z50G.14-7		Clamp
27	Z50G.14-6		Plate
28	B-G057820-00001		Bolt
29	Z50G.14T.7		Tube
30	Z50G.14T-1		Plate
31	Z60F.14-3		Clamp
32	B-G057830-00132		Bolt
33	B-G000930-00015		Washer
34	B-G061700-00034		Nut
35	B-Q020490-00003		Washer
36	B-G057830-00030		Bolt
37	Z50G.14T-2		Plate
38	Z50G.14T.4		Tube

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
