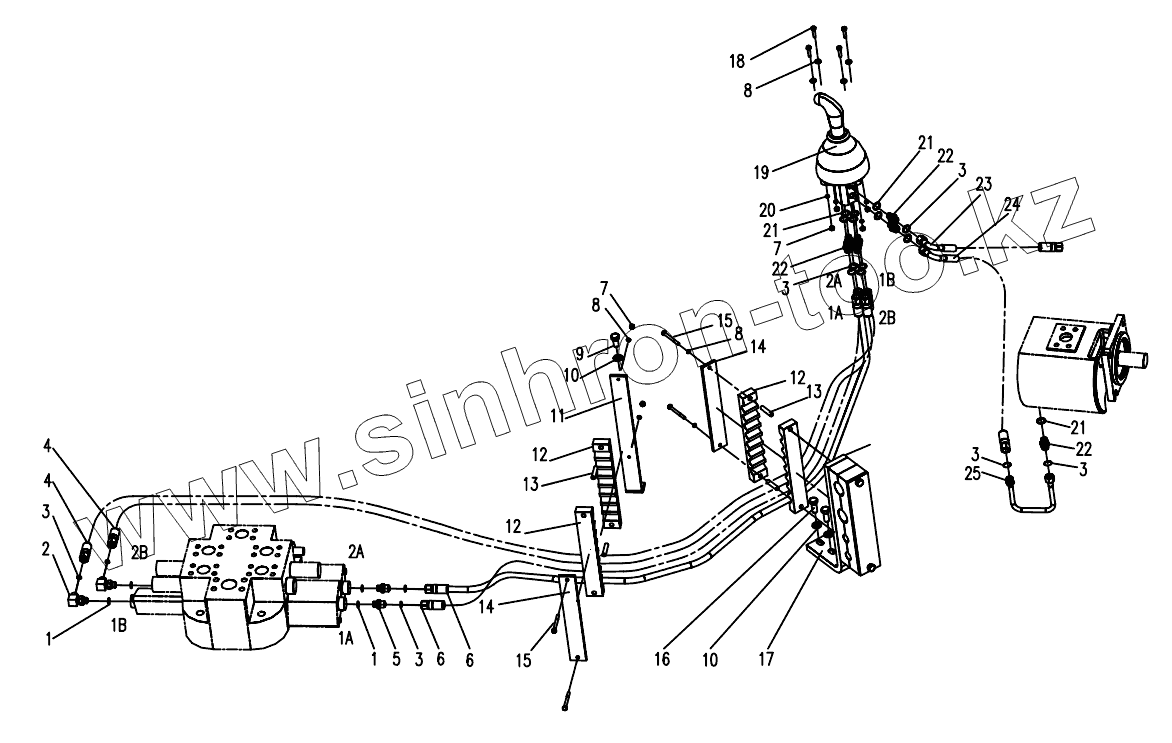

Каталог запасных частей к технике: Changlin ZL50H. Z50G.14T Hydraulic System (3)
1
1
2
3
3
3
3
3
3
4
4
5
6
6
7
7
8
8
8
9
10
10
11
12
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50G.14-12 | O-ring | |
| 2 | Z50G.14G.4 | Joint body | |
| 3 | B-Q020710-00006 | O-ring | |
| 4 | B-Q020750-00091 | Hose | |
| 5 | Z50G.14-13 | Joint body | |
| 6 | B-Q020750-00090 | Hose | |
| 7 | B-G061700-00034 | Nut | |
| 8 | B-G000930-00015 | Washer | |
| 9 | B-G057830-00030 | Bolt | |
| 10 | B-Q020490-00003 | Washer | |
| 11 | Z50G.14-10 | Oil tube | |
| 12 | Z50G.14-8 | Grease fitting | |
| 13 | Z60F.14-10 | Bushing | |
| 14 | Z50G.14-9 | Plate | |
| 15 | B-G057820-00158 | Bolt | |
| 16 | B-G057830-00034 | Bolt | |
| 17 | Z50G.14-5 | Plate | |
| 18 | B-G057830-00132 | Bolt | |
| 19 | W-07-00148 | Valve | |
| 20 | B-Q020490-00021 | Washer | |
| 21 | B-J010020-00003 | Washer | |
| 22 | Z30.4M-2 | Joint body | |
| 23 | Z50G.14T.6 | Hose | |
| 24 | Z50G.14T.5 | Hose | |
| 25 | Z50E.34.4 | Oil tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
