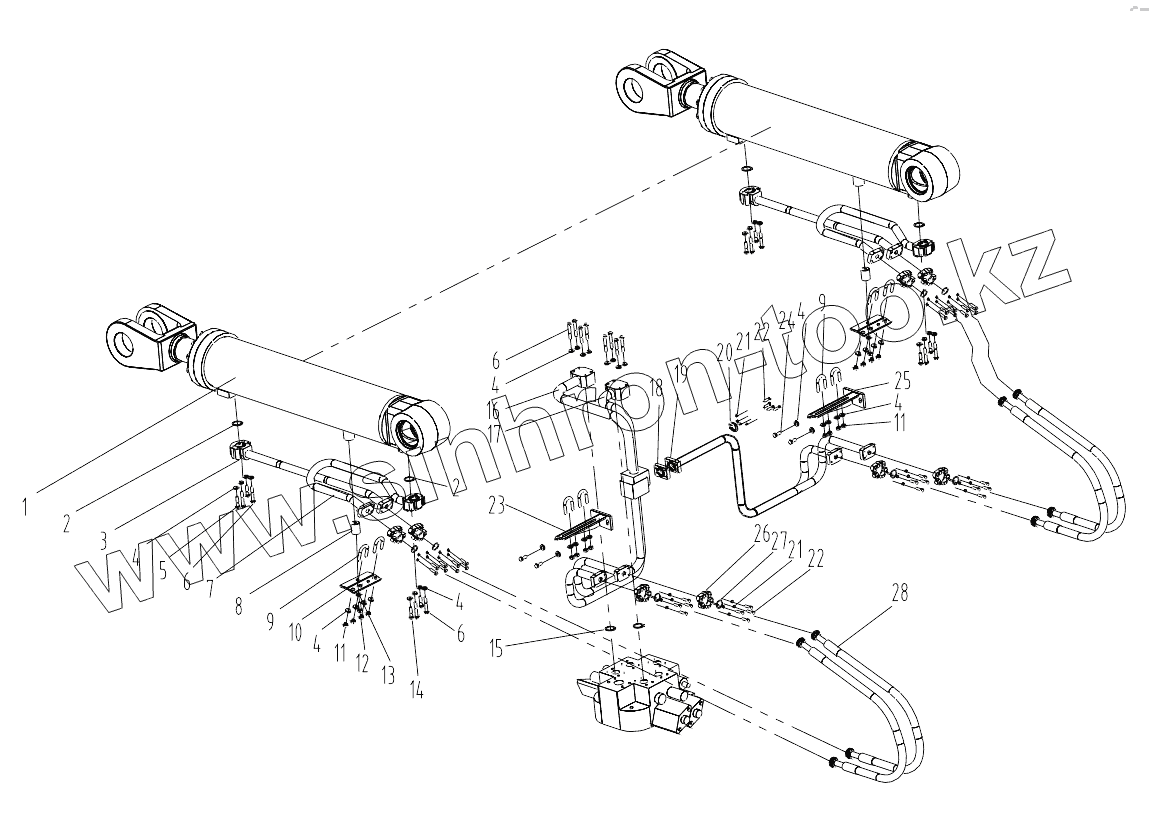

Каталог запасных частей к технике: Changlin ZL50H. Z50G.14T Hydraulic System (2)
1
2
2
3
4
4
4
4
4
4
5
6
6
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z50G.34.1 | Boom cylinder | |
| 2 | B-Q020710-00065 | O-ring | |
| 3 | Z50G.14.16 | Oil tube | |
| 4 | B-Q020490-00001 | Washer | |
| 5 | B-G057830-00011 | Bolt | |
| 6 | B-G057820-00017 | Bolt | |
| 7 | Z50B.14.23 | Oil tube | |
| 8 | Z50B.14-4 | Clamp | |
| 9 | B-Q020120-00003 | U-pipe clamp | |
| 10 | Z50B.14-3 | Plate | |
| 11 | B-G061760-00001 | Nut | |
| 12 | B-G057830-00047 | Bolt | |
| 13 | B-Q020490-00003 | Washer | |
| 14 | B-G057820-00014 | Bolt | |
| 15 | B-Q020710-00071 | O-ring | |
| 16 | Z50G.14.21 | Oil tube | |
| 17 | Z50G.14.22 | Oil tube | |
| 18 | Z50G.14.12 | Oil tube | |
| 19 | Z50G.14.11 | Oil tube | |
| 20 | B-Q020710-00057 | O-ring | |
| 21 | B-G000930-00017 | Washer | |
| 22 | B-G057830-00145 | Bolt | |
| 23 | Z50G.14.9 | Plate | |
| 24 | B-G057830-00006 | Blot | |
| 25 | Z50G.14.10 | Plate | |
| 26 | B-Q020140-00001 | Separated flange | |
| 27 | W-15-00107 | O-ring | |
| 28 | W-16-00137 | Hose |
