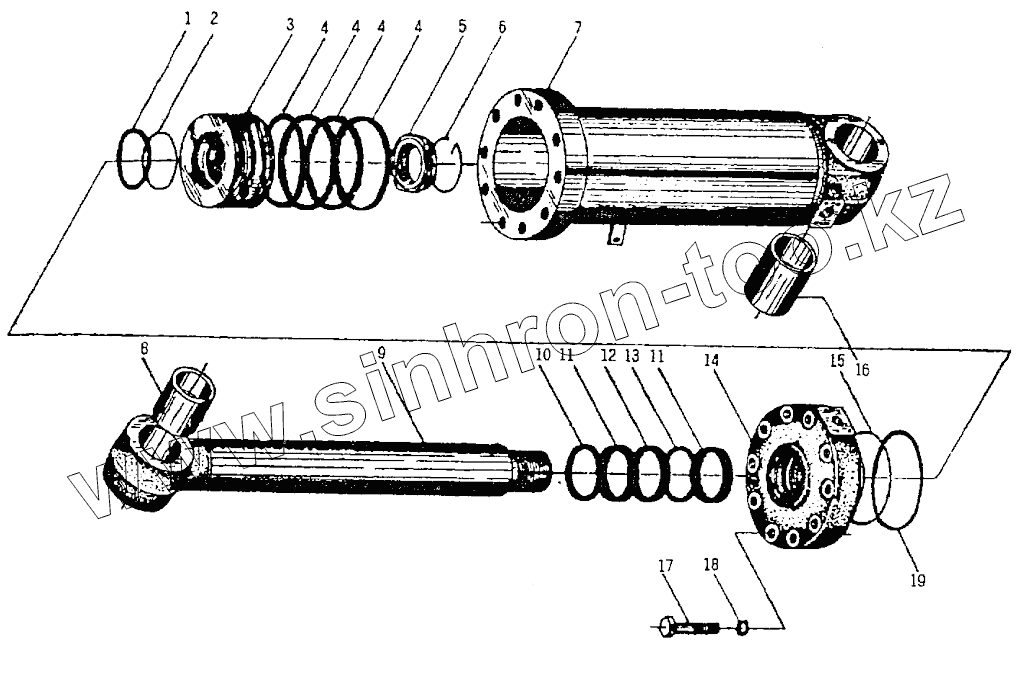

Каталог запасных частей к технике: Changlin ZL50H. Z50G.14T.1 Dump Cylinder
1
2
3
4
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-15-00077 | Ring | |
| 2 | B-Q03452A-00018 | O-ring | |
| 3 | Z50B.14.18A-5 | Piston | |
| 4 | Z50B.14.18A-4 | Back-up ring | |
| 5 | Z50B.14.18A-6 | Lock nut | |
| 6 | Z50B.14.18A-6 | Wire snap ring | |
| 7 | Z50E.34F.2.1 | Cylinder body | |
| 8 | Z50B.14.18A-1A | Bushing | |
| 9 | Z50E.14U.1.1 | Piston rod | |
| 10 | B-G10708C-00013 | Dust seal | |
| 11 | Z50B.14.18A-2 | Back-up ring | |
| 12 | B-G10708A-00011 | Seal ring | |
| 13 | W-15-00083 | Seal | |
| 14 | Z50B.14.18B-1 | Cylinder head | |
| 15 | B-Q03452A-00004 | O-ring | |
| 16 | Z50B.14.18A-8 | Bushing | |
| 17 | B-G057850-00040 | Bolt | |
| 18 | B-G000930-00010 | Washer | |
| 19 | B-Q020710-00031 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
