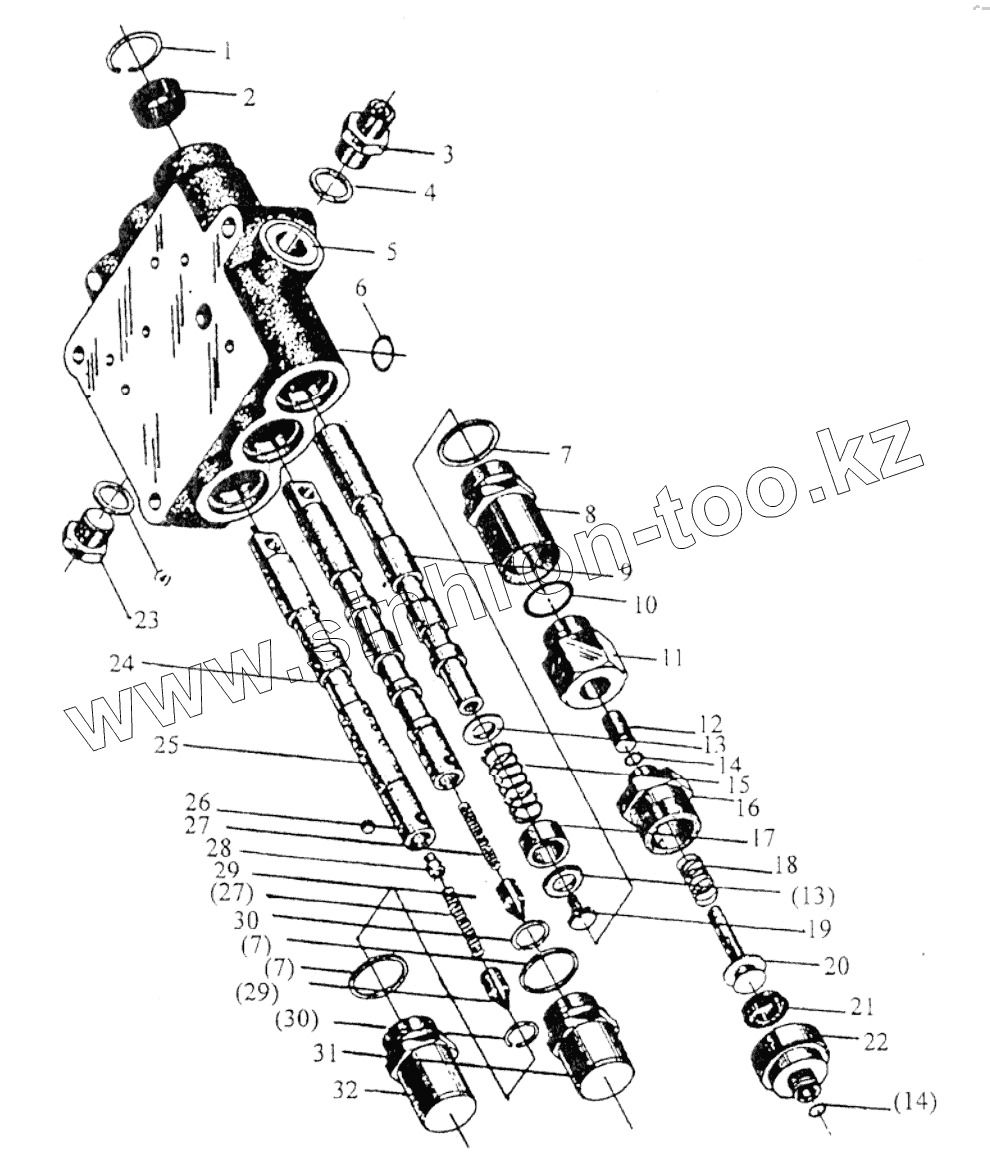

Каталог запасных частей к технике: Changlin ZL50H. Z30.4.13 Control Valve Assy
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G00893A-00004 | Snap ring | |
| 2 | B-G09877A-00019 | Oil seal | |
| 3 | Z30.4.13-5 | Pressure gauge joint | |
| 4 | B-JO10020-00005 | Washer | |
| 5 | Z30.4.13-1 | Valve case | |
| 6 | B-Q020710-00033 | O-ring | |
| 7 | Z30.4.13-6 | Washer | |
| 8 | Z30.4.13-7 | Sleeve | |
| 9 | Z30.4.13-4 | Valve stem | |
| 10 | B-Q020710-00047 | O-ring | |
| 11 | Z30.4.13-12 | Plunger sleeve | |
| 12 | Z30.4.13-13 | Plunger | |
| 13 | Z30.4.13-10 | Washer | |
| 14 | B-Q020710-00008 | O-ring | |
| 15 | Z30.4.13-9 | Spring | |
| 16 | Z30.4.13-15 | Guide bushing | |
| 17 | Z30.4.13-8 | Limit sleeve | |
| 18 | Z30.4.13-16 | Retraction | |
| 19 | Z30.4.13-11 | Spring | |
| 20 | Z30.4.13-14 | Screw | |
| 21 | Z30.4.13-17 | Piston rod | |
| 22 | Z30.4.13-18 | Cover | |
| 23 | B-JO10000-00005 | Plug | |
| 24 | Z30.4.13-3 | Valve stem | |
| 25 | Z30.4.13-2 | Valve stem | |
| 26 | B-G003080-00002 | Ball | |
| 27 | Z30.4.13-20 | Spring | |
| 28 | B-G000790-00001 | Screw | |
| 29 | Z30.4.13-21 | Limit cone | |
| 30 | Z30.4.13-22 | Check ring | |
| 31 | Z30.4.13-19 | Sleeve | |
| 32 | Z30.4.13-23 | Sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
