Каталог запасных частей к технике: CASE IH TR320. PUMP, MECHANICAL (TR320,TV380)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33

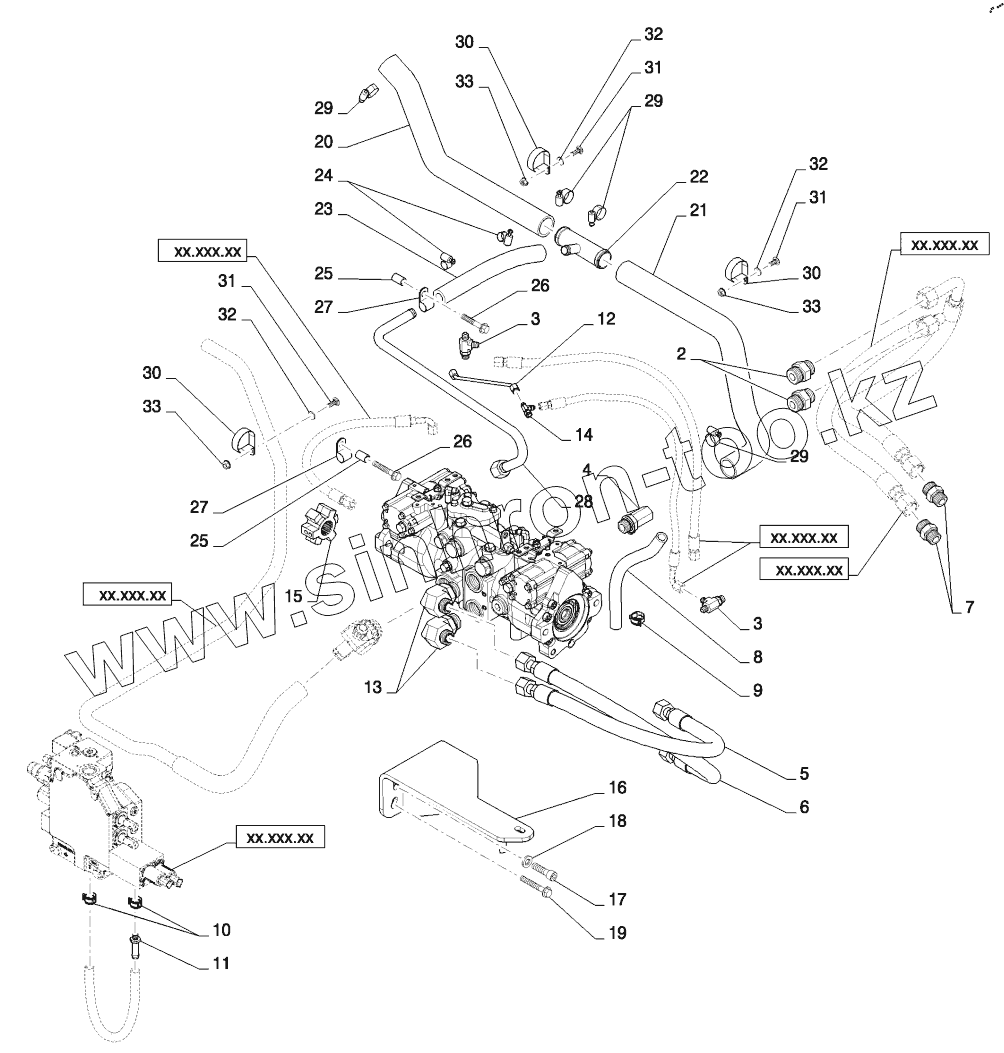

Позиция на иллюстрации Заводской номер детали Название детали
1 84322471 HYDROSTATIC PUMP, Tandem, 48cc MDC; See Figures 29.212.06
2 87359470 HYD CONNECTOR
3 86513020 CONNECTOR
4 84273629 FITTING, M10 X 1
5 84258856 FLEXIBLE HOSE, Assembly, Loop
6 84258846 FLEXIBLE HOSE, Assembly, Loop
7 9840535 HYD CONNECTOR
8 84273646 HOSE, Pump Drain
9 87443511 CLAMP
10 87443510 CLAMP
11 87314487 HYD CONNECTOR, Bead, Hose, 1/2in
12 87021277 TUBE ASSY
13 87326965 ELBOW
14 86513653 TEE
15 87711337 COUPLING, Drive, Star
16 84201132 MOUNT, Pump Support
17 15734 SCREW, Hex Soc Hd, 1/2"-13 x 1 3/4"
18 65319 WASHER, M13 x 25 x 3.5, HT
19 86011090 BOLT, Hex Flg, M10 x 70, 8.8
20 84349292 HOSE, Gear Pump, Suction
21 84349297 HOSE, Gear Pump, Suction
22 84344919 TEE, -24 Bead, -24 Bead, -12 Bead
23 84344942 HOSE, Tandem Supply
24 86625021 HOSE CLAMP
25 87022737 SPACER
26 9804265 FLANGE BOLT, Hex Flg, M10 x 60, 8.8
27 86637999 CLAMP, 3/4", Insul, 7/16" Bolt
28 84420270 HYD. TUBE, Hydraulic, Tandem Supply
29 513309 HOSE CLAMP, #24, 1.06/2.00 Type F Worm
30 84265306 CLAMP, 47.6MM M8 Bolt ZND
31 308761 BOLT
32 87655042 SPECIAL WASHER
33 9804277 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
