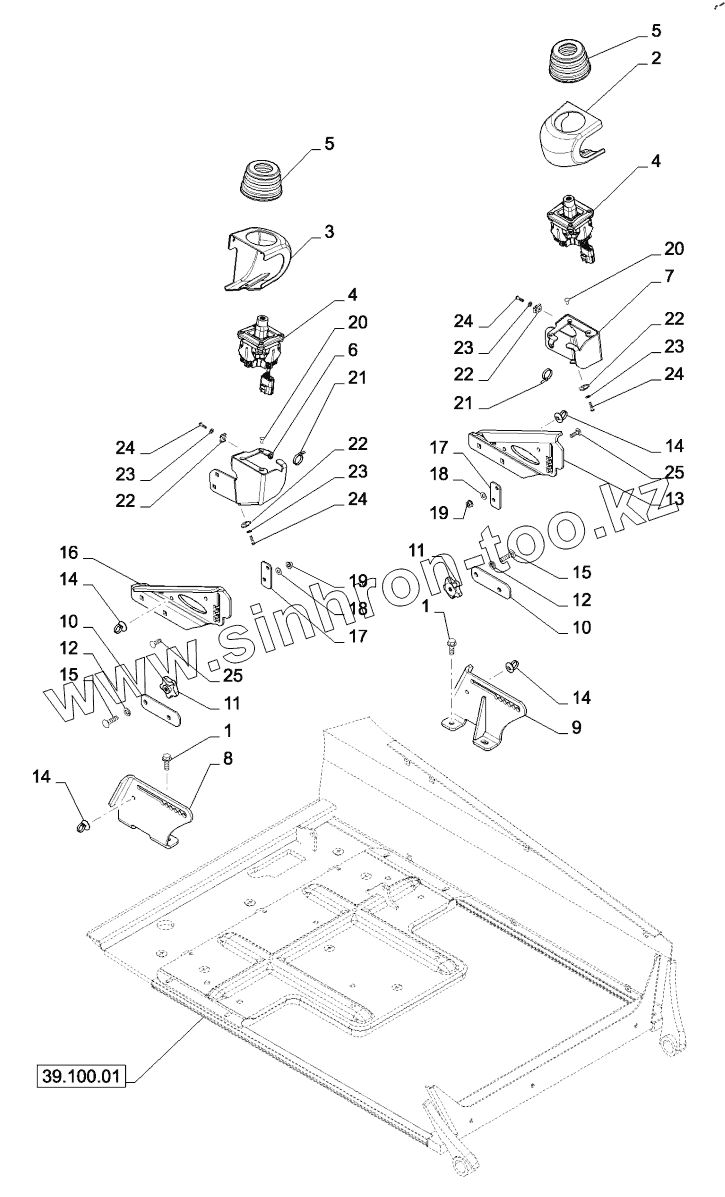

Каталог запасных частей к технике: CASE IH TR320. HANDLE, ELECTRONIC CONTROL CASE (ALL CASE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
13
14
14
14
14
15
15
16
17
17
18
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
Позиция на иллюстрации Заводской номер детали Название детали
1 9804262 BOLT
2 84201490 COVER, LH EH Cover
3 84201491 COVER, RH EH Cover
4 84249066 JOYSTICK, Joystick, Two-Axis Ratiometric
5 84412489 BOOT, EH Control
6 84410986 BRACKET, RH EH Upper
7 84410984 BRACKET, LH EH Upper
8 84369519 BRACKET, SUPPORTING, RH EH Base
9 84368998 TOWER, LH EH Base
10 84368561 PLATE
11 87639912 KNOB, Star 3/8
12 81547 LOCK WASHER, 7/16"
13 84410989 BRACKET, LH
14 378884A2 STRAP
15 9706752 BOLT
16 84410990 BRACKET, RH
17 84410988 SPACER
18 322358 WASHER
19 86619801 FLANGE NUT
20 86511855 SCREW
21 263117 STRAP
22 86625077 NUT, J, Ret, #10-24
23 86588450 WASHER
24 86511922 SCREW, Cross Pan Hd, #10-24 x 3/4"
25 308761 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
