Каталог запасных частей к технике: CASE IH TR270. TANDEM HYDROSTATIC PUMP, 45CC, E-H CONTROL

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

16

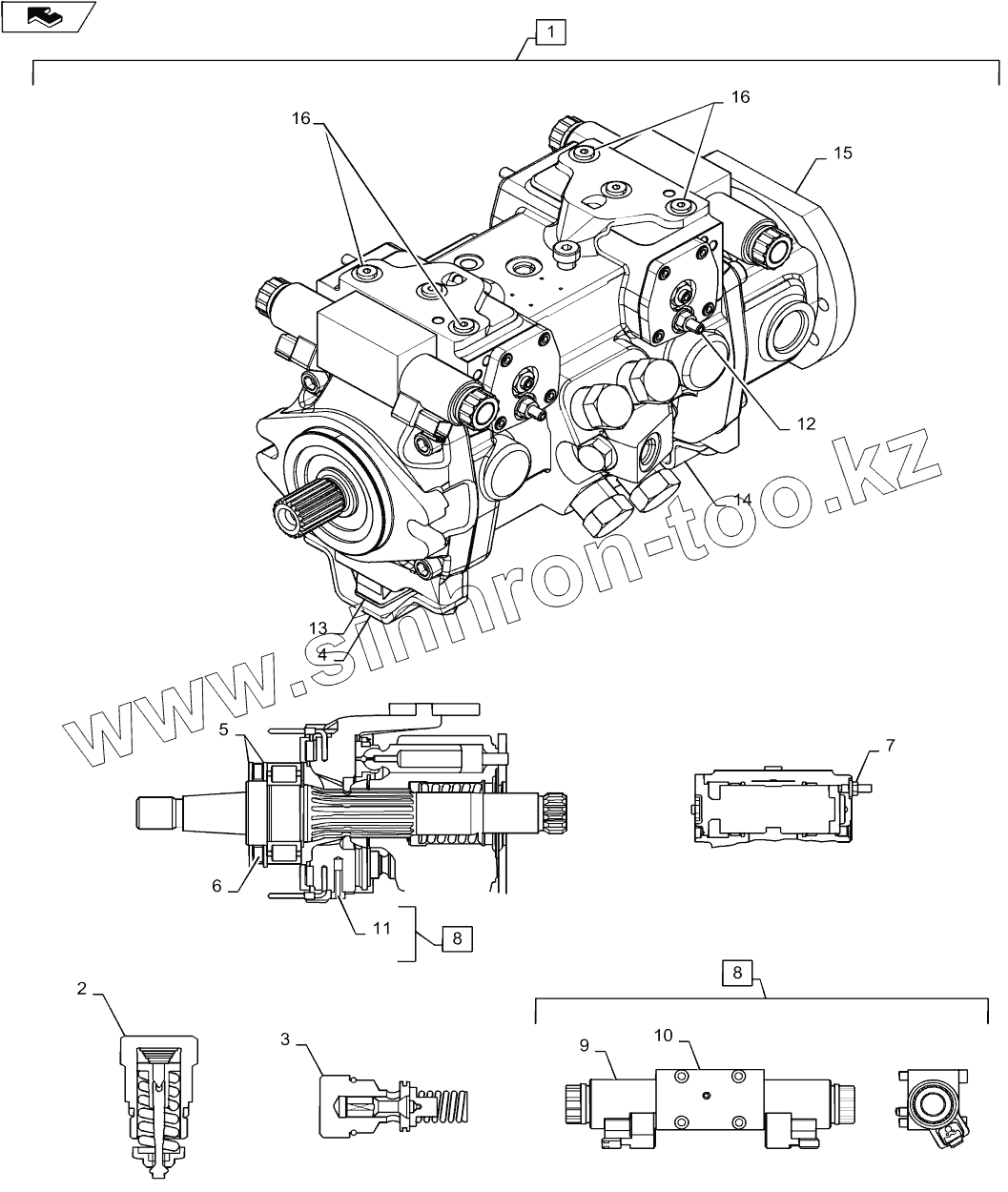

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47374656		HYDROSTATIC PUMP Incl 2 - 16
2	87614031		PRESSURE RELIEF VALVE, 360 Bar
3	84540764		PRESSURE RELIEF VALVE, 25 Bar
4	84356794		SENSOR, Angle, A20 Pump
5	84389755		SNAP RING, V-Ring (Not Shown)
6	84389757		SEAL, Shaft (Not Shown)
7	84389758		NUT, Seal Lock (Not Shown)
8	84389759		MODULE, A20ET Control Complete; Incl. Ref. 9, 10,11
9	84389760		COIL, Proportional Solenoid
10	84389762		MODULE, A20 ET Control w/o Coils
11	84389763		GASKET, A20 ET Control Module
12	87627399		CAP, Set of Service Caps (Not Shown)
13	84389781		SHIELD, A20 Front Angle Sensor
14	84389782		SHIELD, A20 Rear Angle Sensor
15	9828498		O-RING, 3.987" ID x 4.193" OD x 0.103", (NotShown)
16	84570565		ORIFICE 1.20mm Bore, M6 x 1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
